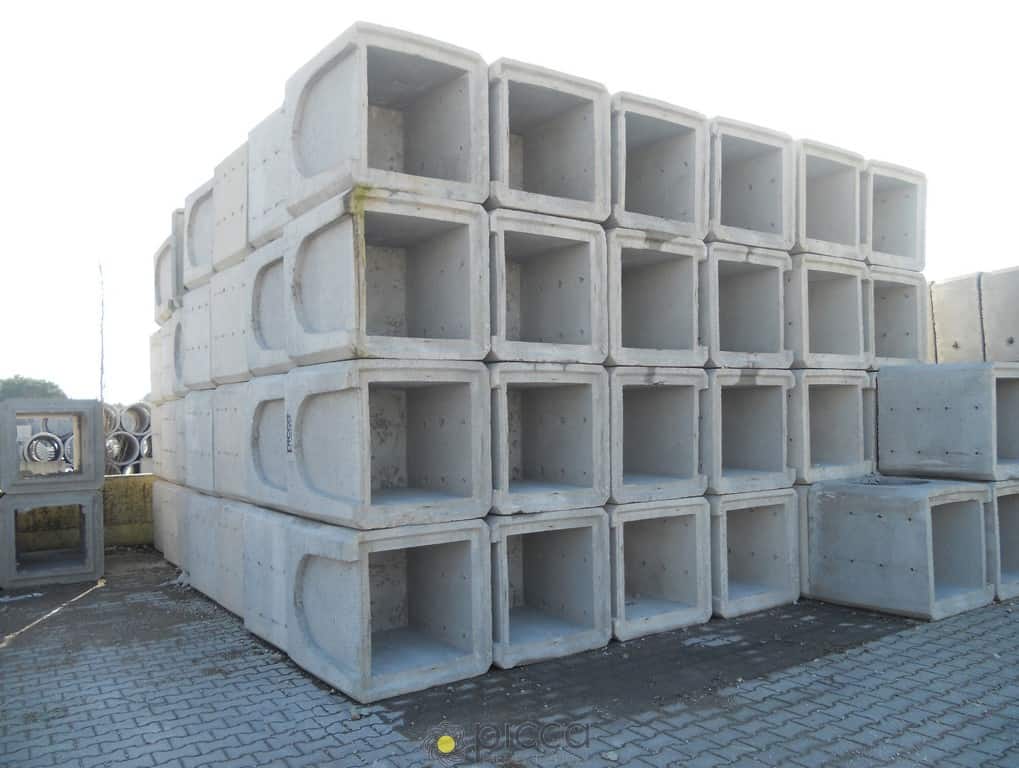

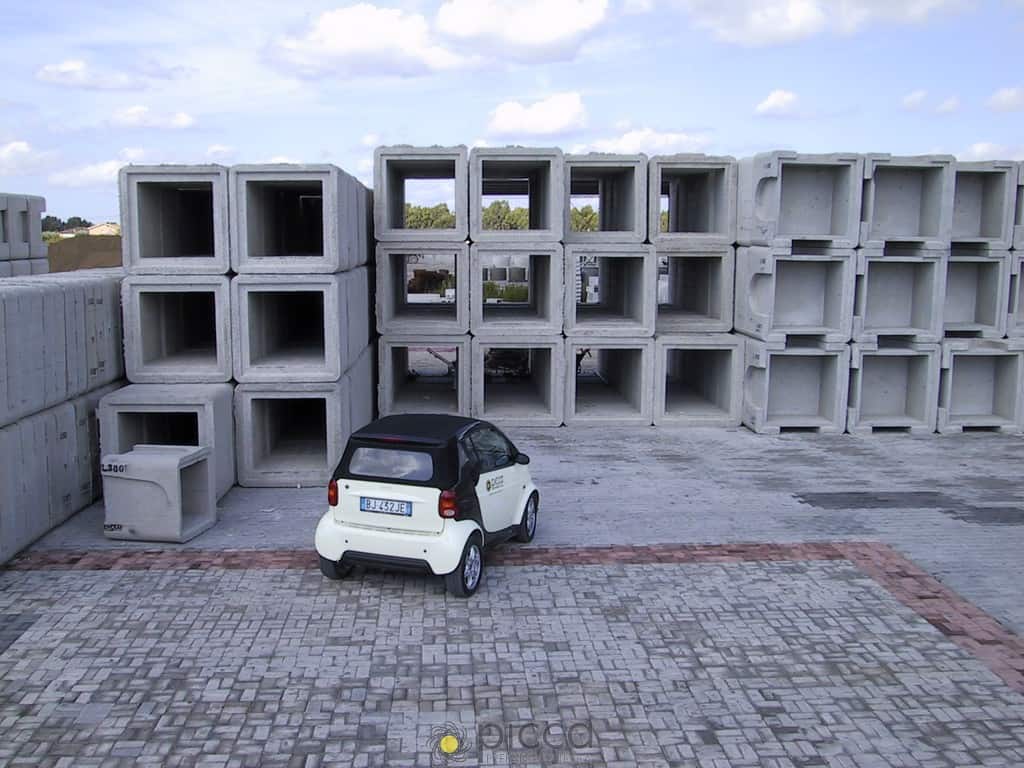

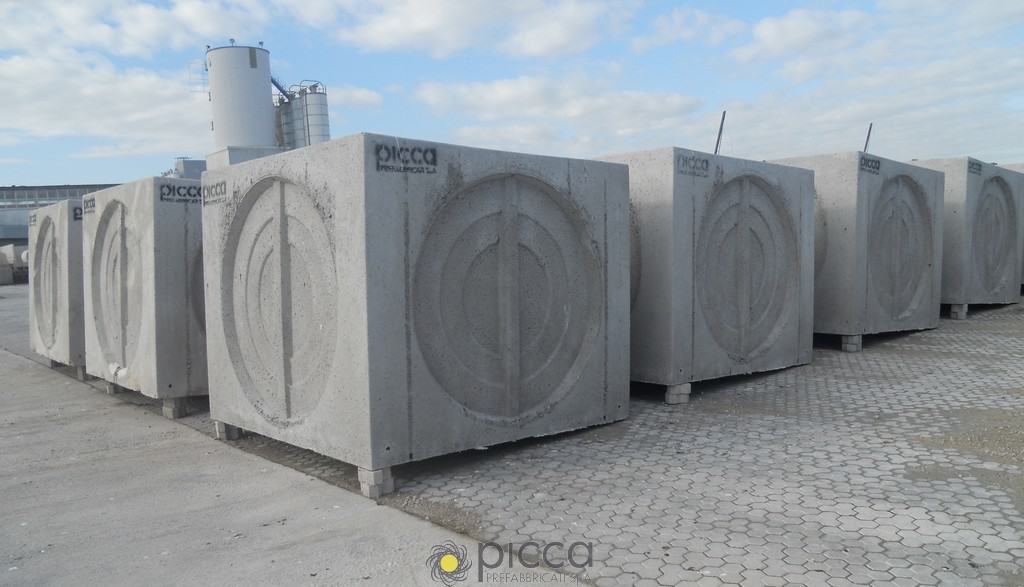

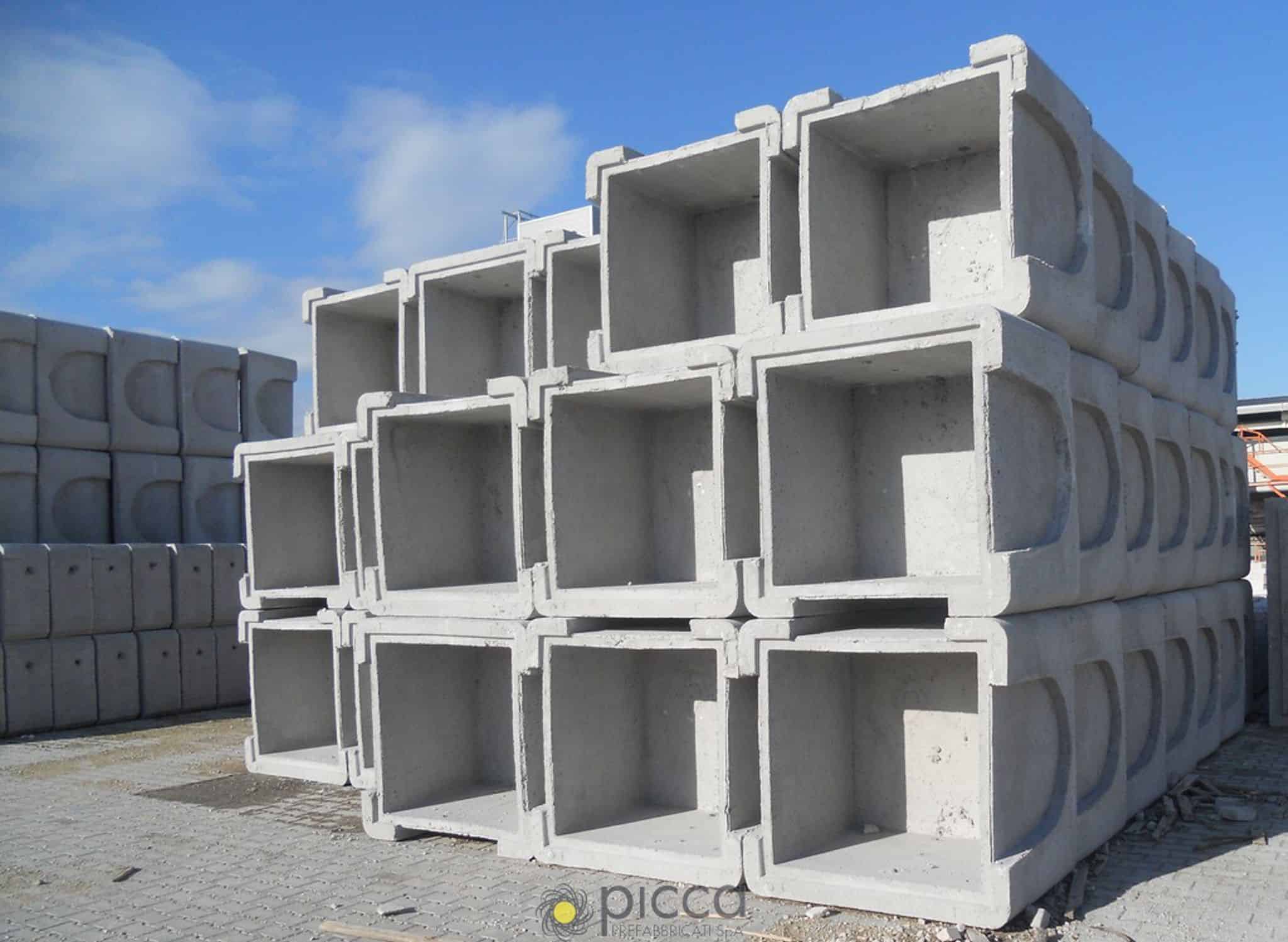

POZZETTI SERIE PESANTE

Cod. PZM

POZZETTI SERIE PESANTE

Cod. PZM
CODICE- SEZIONE
INTERNA(cm) -PESO (Kg.)U.M.PORTATA
Motrice		PORTATA
Autotreno
PZM550x50H 50S 15455Nr.2665
PZM660x60H 100S 12740Nr.1538
PZM7/1270x70H 100S 12878Nr.1334
PZM7/2070x70H 100S 201482Nr.820
PZM880x80H 100S 151274Nr.923
PZM8.1280x120H 50S 12930Nr.1232
PZM8.1580x150H 100S 202180Nr.513
PZM10/15100x100H 100S 151700Nr.717
PZM10/20100x100H 100S 202300Nr.513
PZM12/15120x120H 100S 152078Nr.514
PZM12/20120x120H 100S 202430Nr.412
PZM12.14120x140H 100S 122400Nr.512
PZM14140X140H 100S 203800Nr.37
PZM15H1150X150H 100S 203540Nr.38
PZM15H15150X150H 150S 205160Nr.26
PZM16160X160H 100S 203900Nr.27
PZM20200x200H 100S 205140Nr.25
PZM20H2200x200H 200S 208300Nr.13

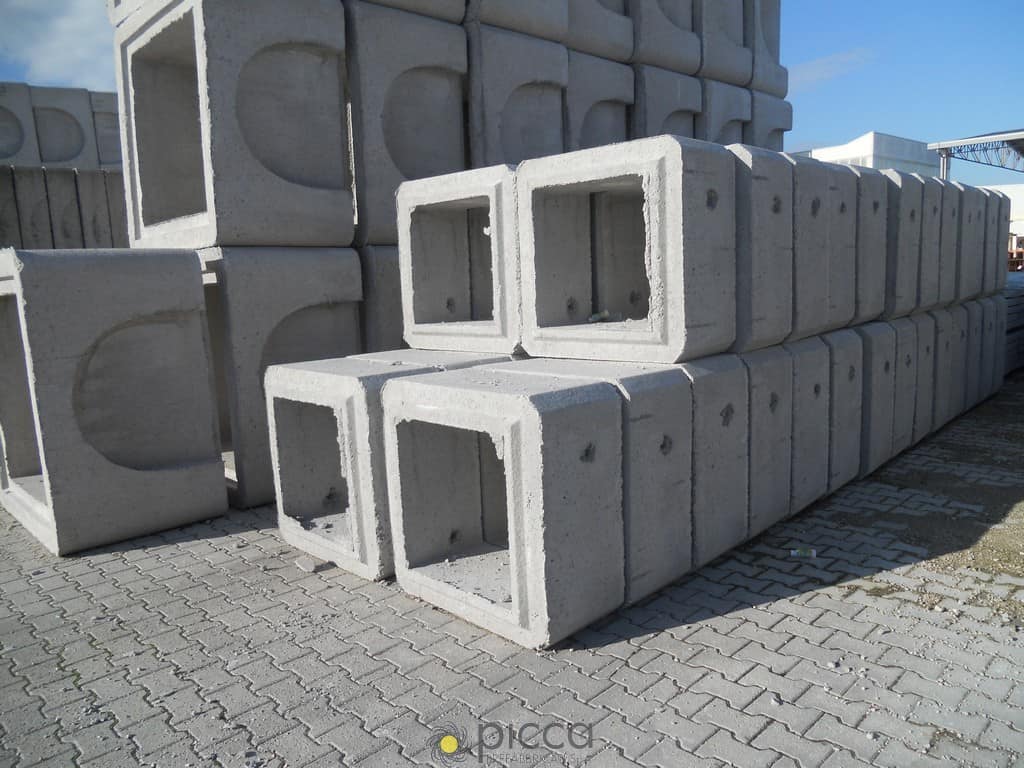

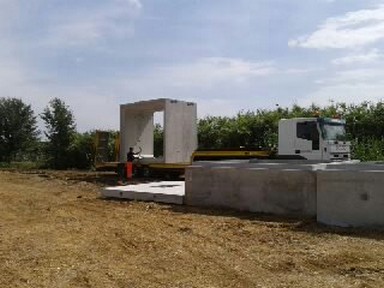

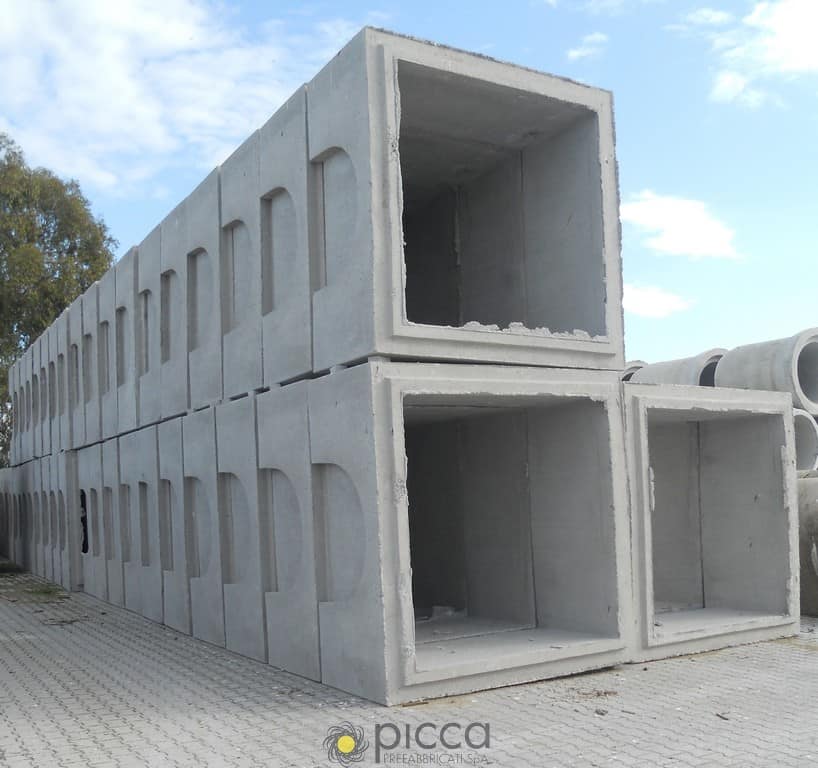

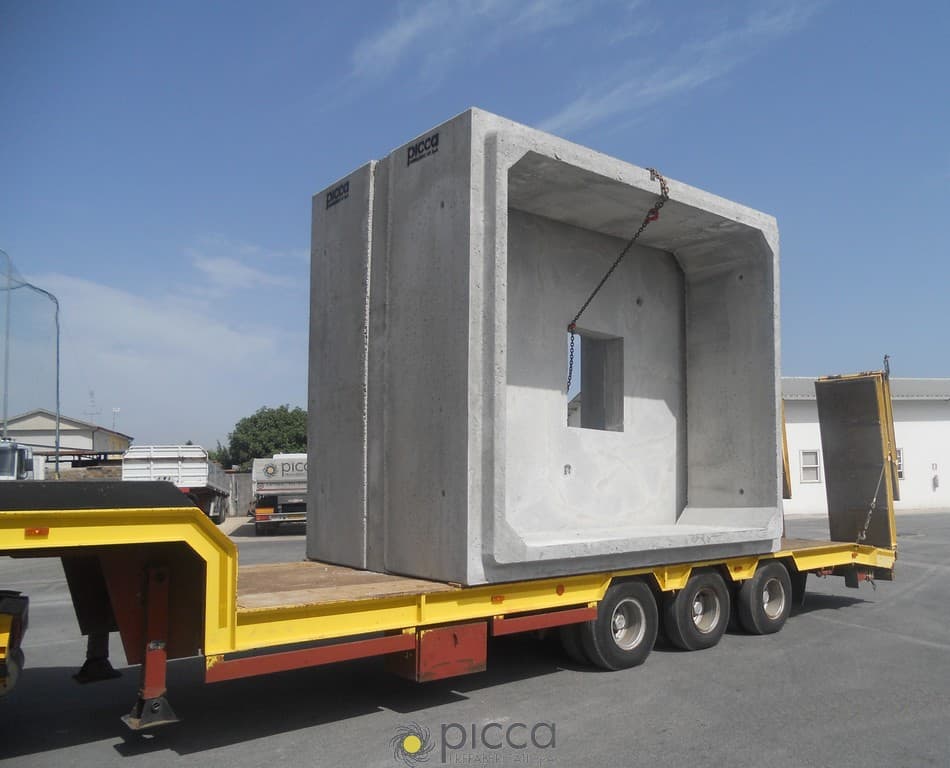

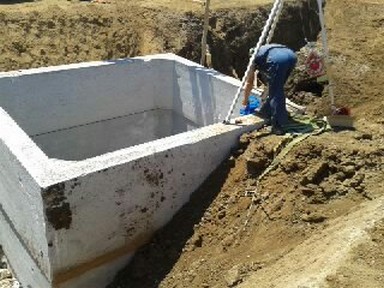

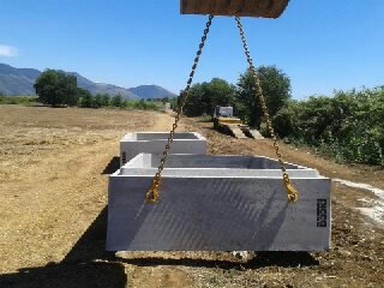

PROLUNGHE PER POZZETTI SERIE PESANTE

Cod.PRM (Pozzetti)

CODICE SEZIONE INTERNA (cm) PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
PRM5H5 50x50 H 50 S 15 370 Nr. 32 82
PRM6H3 60x60 H 30 S 12 242 Nr. 49 124
PRM6H5 60x60 H 50 S 12 380 Nr. 42 78
PRM6H1 60x60 H 100 S 12 758 Nr. 15 40
PRM7H3/12 70x70 H 30 S 12 276 Nr. 43 108
PRM7H5/12 70x70 H 50 S 12 400 Nr. 30 75
PRM7H1/12 70x70 H 100 S 12 800 Nr. 15 37
PRM7H3/20 70x70 H 30 S 20 530 Nr. 22 56
PRM7H5/20 70x70 H 50 S 20 756 Nr. 15 40
PRM7H1/20 70x70 H 100 S 20 1.686 Nr. 7 18
PRM8H3 80x80 H 30 S 15 372 Nr. 32 80
PRM8H5 80x80 H 50 S 15 625 Nr. 19 48
PRM8H1 80x80 H 100 S 15 1.250 Nr. 9 24
PRM8.12H3 80x120 H 30 S 12 380 Nr. 31 78
PRM8.12H5 80x120 H 50 S 12 700 Nr. 17 42
PRM8.15H3 80x150 H 30 S 20 540 Nr. 24 60
PRM8.15H5 80x150 H 50 S 20 1.260 Nr. 12 32
PRM8.15H1 80x150 H 100 S 20 2.520 Nr. 6 16
PRM10H3/15 100x100 H 30 S 15 512 Nr. 23 58
PRM10H5/15 100x100 H 50 S 15 838 Nr. 14 36
PRM10H1/15 100x100 H 100 S 15 1.562 Nr. 7 19
PRM10H3/20 100x100 H 30 S 20 676 Nr. 17 44
PRM10H5/20 100x100 H 50 S 20 1.174 Nr. 10 26
PRM10H1/20 100x100 H 100 S 20 2.236 Nr. 5 13
PMR12H3/15 120X120 H 30 S15 600 Nr. 20 50
PMR12H5/15 120X120 H 50 S15 1.000 Nr. 12 30
PMR12H1/15 120X120 H 100 S15 1.800 Nr. 6 16
PMR12H3/20 120X120 H 30 S 20 804 Nr. 14 38
PMR12H5/20 120X120 H 50 S 20 1.298 Nr. 9 23
PMR12H1/20 120X120 H100 S 20 2.634 Nr. 4 11
PRM12.14H3 120x140 H 30 S 12 554 Nr. 21 54
PRM12.14H5 120x140 H 50 S 12 864 Nr. 13 34
PRM12.14H1 120x140 H 100 S 12 1.696 Nr. 7 17
PRM14H3 140x140 H 30 S 20 1.030 Nr. 11 29
PRM14H5 140x140 H 50 S 20 1.606 Nr. 7 18
PRM14H1 140x140 H 100 S 20 2.700 Nr. 3 9
PRM15H3 150x150 H 30 S 20 1.040 Nr. 11 28
PRM15H5 150x150 H 50 S 20 1.660 Nr. 7 18
PRM15H1 150x150 H 100 S 20 2.720 Nr. 4 11
PRM15H15 150X150 H 150 S 20 4.220 Nr. 3 7
PRM16H3 160x160 H 30 S 20 1.097 Nr. 10 26
PRM16H5 160x160 H 50 S 20 1.829 Nr. 6 16
PRM16H1 160x160 H 100 S 20 3.200 Nr. 3 9
PRM20H3 200x200 H 30 S 20 1.350 Nr. 8 22
PRM20H5 200x200 H 50 S 20 2.252 Nr. 5 13
PRM20H1 200x200 H 100 S 20 4.100 Nr. 2 7
PRM20H2 200x200 H 200 S 20 6.700 Nr. 1 4
PRM25.30 250x300 H 110 S 22 7.200 Nr. 1 4
PRM30.35 300x350 H 110 S 25 10.100 Nr. 1 2
PRM40.22 400x220 H 110 S 25 9.000 Nr. 1 3
PRM5H5 50x50 H 50 S 15 370 Nr. 32 82

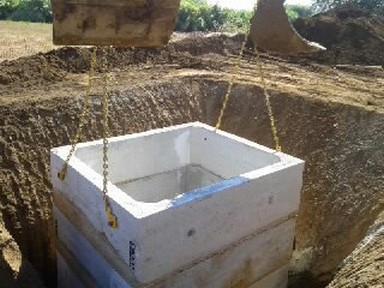

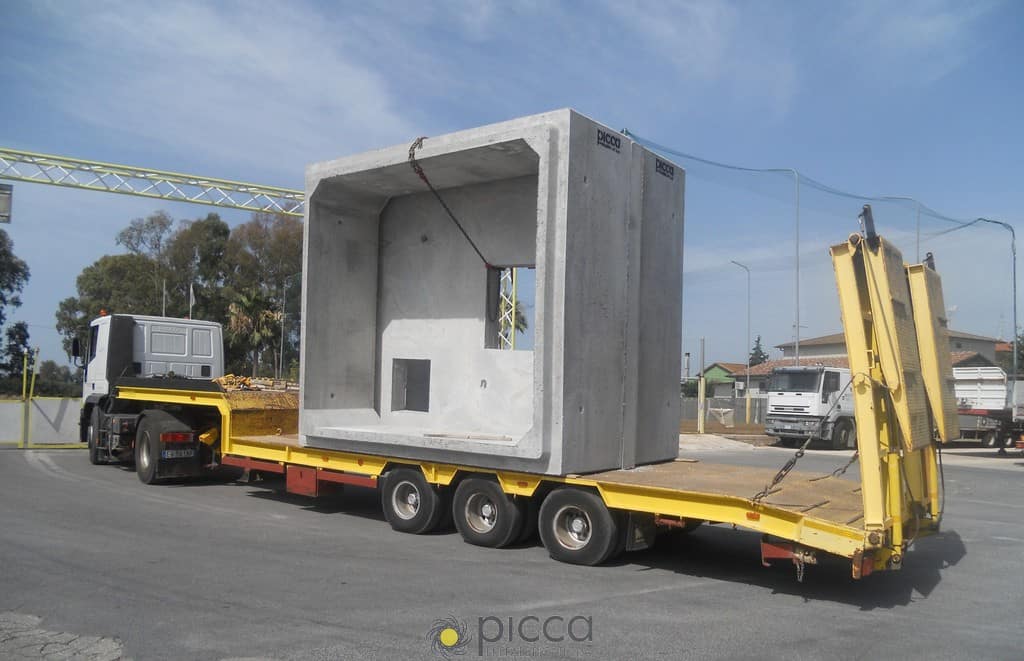

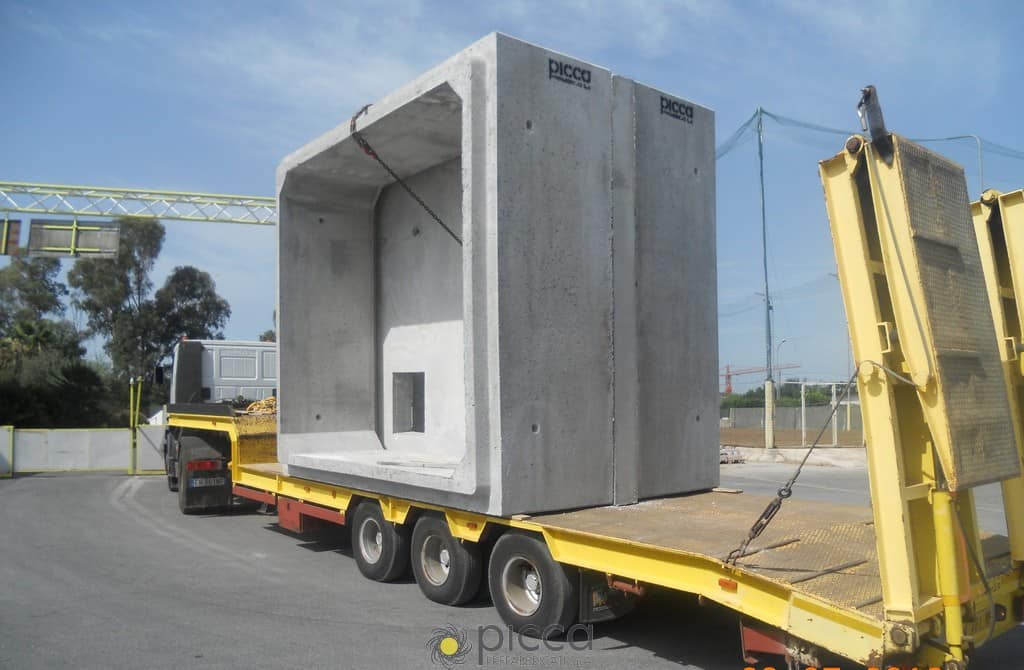

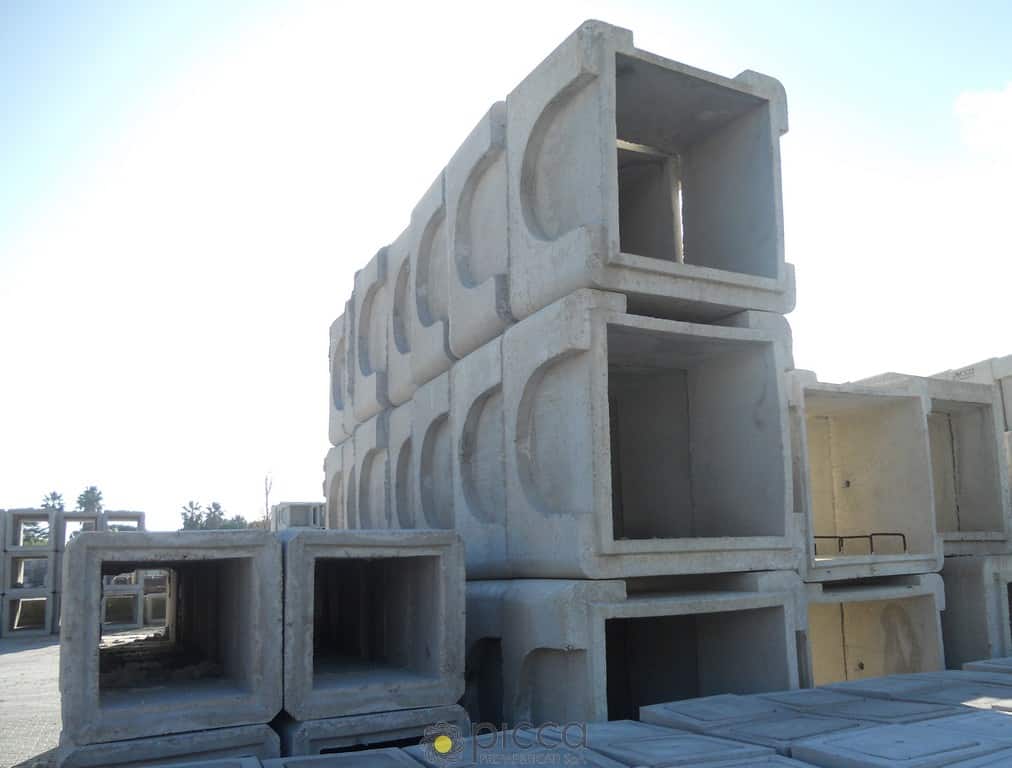

PROLUNGHE PER POZZETTI SERIE PESANTE

Cod.PRM (Pozzetti)
CODICE SEZIONEINTERNA(cm)PESO (Kg.)U.M.PORTATA
Motrice		PORTATA
Autotreno
PRM5H550x50H 50S 15370Nr.3282
PRM6H360x60H 30S 12242Nr.49124
PRM6H560x60H 50S 12380Nr.4278
PRM6H160x60H 100S 12758Nr.1540
PRM7H3/1270x70H 30S 12276Nr.43108
PRM7H5/1270x70H 50S 12400Nr.3075
PRM7H1/1270x70H 100S 12800Nr.1537
PRM7H3/2070x70H 30S 20530Nr.2256
PRM7H5/2070x70H 50S 20756Nr.1540
PRM7H1/2070x70H 100S 201686Nr.718
PRM8H380x80H 30S 15372Nr.3280
PRM8H580x80H 50S 15625Nr.1948
PRM8H180x80H 100S 151250Nr.924
PRM8.12H380x120H 30S 12380Nr.3178
PRM8.12H580x120H 50S 12700Nr.1742
PRM8.15H380x150H 30S 20540Nr.2460
PRM8.15H580x150H 50S 201260Nr.1232
PRM8.15H180x150H 100S 202520Nr.616
PRM10H3/15100x100H 30S 15512Nr.2358
PRM10H5/15100x100H 50S 15838Nr.1436
PRM10H1/15100x100H 100S 151562Nr.719
PRM10H3/20100x100H 30S 20676Nr.1744
PRM10H5/20100x100H 50S 201174Nr.1026
PRM10H1/20100x100H 100S 202236Nr.513
PMR12H3/15120X120H 30S15600Nr.2050
PMR12H5/15120X120H 50S151000Nr.1230
PMR12H1/15120X120H 100S151800Nr.616
PMR12H3/20120X120H 30S20804Nr.1438
PMR12H5/20120X120H 50S201298Nr.923
PMR12H1/20120X120H100S202634Nr.411
PRM12.14H3120x140 H 30S 12 554Nr.2154
PRM12.14H5120x140 H 50S 12 864Nr.1334
PRM12.14H1120x140 H 100S 12 1.696Nr.717
PRM14H3140x140H 30S 201030Nr.1129
PRM14H5140x140H 50S 201606Nr.718
PRM14H1140x140H 100S 202700Nr.39
PRM15H3150x150H 30S 201040Nr.1128
PRM15H5150x150H 50S 201660Nr.718
PRM15H1150x150H 100S 202720Nr.411
PRM15H15150X150H 150S 204220Nr.37
PRM16H3160x160H 30S 201097Nr.1026
PRM16H5160x160H 50S 201829Nr.616
PRM16H1160x160H 100S 203200Nr.39
PRM20H3200x200H 30S 201350Nr.822
PRM20H5200x200H 50S 202252Nr.513
PRM20H1200x200H 100S 204100Nr.27
PRM20H2200x200H 200S 206700Nr.14
PRM25.30250x300H 110S 227200Nr.14
PRM30.35300x350H 110S 2510100Nr.12
PRM40.22400x220H 110S 259000Nr.13

Predisposizione per la foratura aumento del 15%. Elementi forati con specifico diametro (a richiesta) aumento del 40%. Pedarole metalliche montate: / cad. 7,50.

Voce di Capitolato.

Pozzetti e prolunghe di ispezione in elementi prefabbricati di calcestruzzo, realizzati con cemento tipo 425,R ed inerti lavati e vagliati opportunamente dosati per ottenere un cls di classe > 350, costruiti con i seguenti elementi di fondo di altezza di 100 cm e con impronte di riduzione di spessore per l´introduzione del tubo di attraversamento.
Gli elementi saranno posati su una platea di calcestruzzo di spessore di 20 cm, armata con rete elettrosaldata maglia 20×20, di dimensioni maggiori di 20 cm rispetto alle dimensioni esterne del pozzetto. Gli elementi saranno tra loro sigillati e stuccati con l´interposizione di malta cementizia.

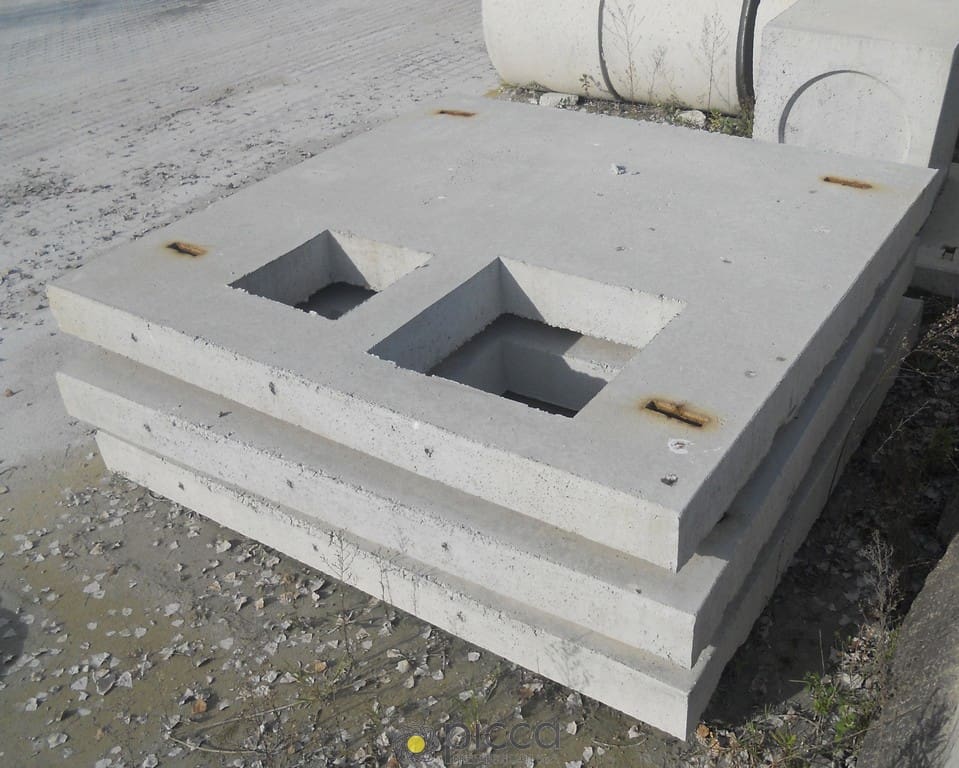

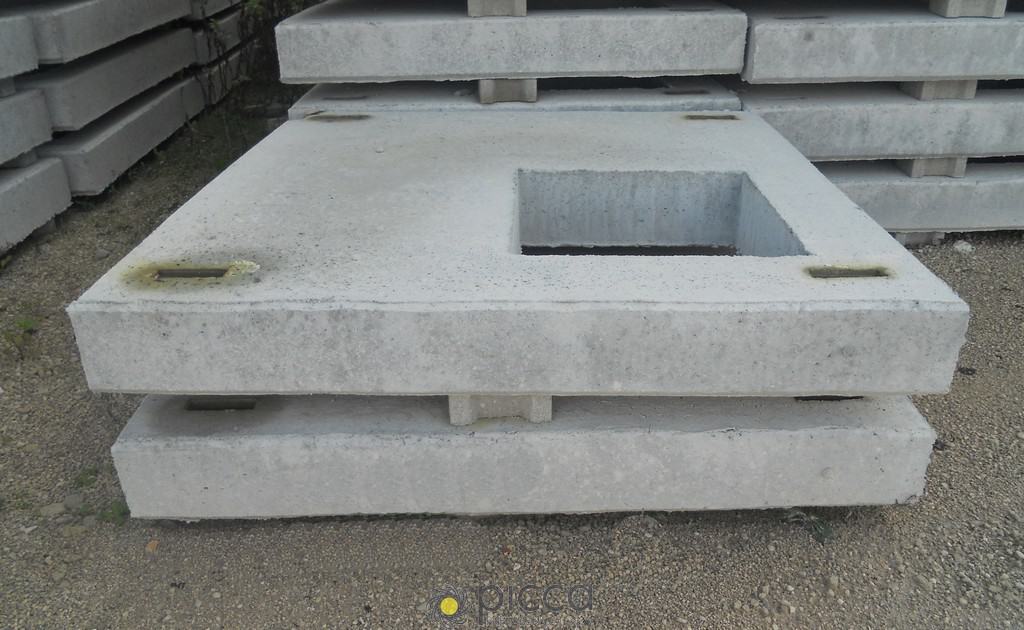

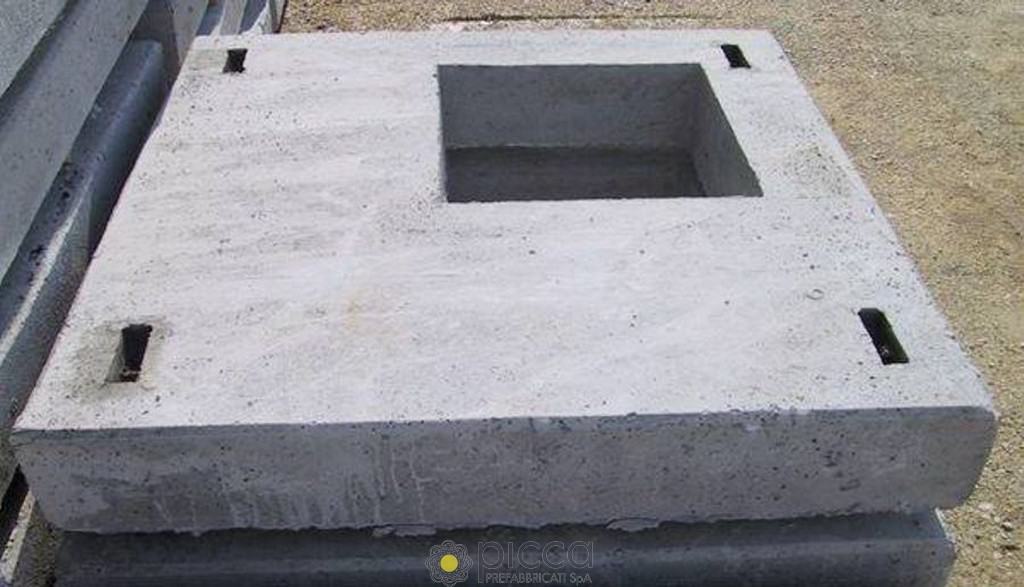

SOLETTE CARRABILI

Cod. SOL

CODICE DIMENSIONE (cm) PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
SOL85P 85x85 S 20 360 Nr. 32 83
SOL105 105x105 S 20 420 Nr. 28 71
SOL110A 110x180 S 13 600 Nr. 20 50
SOL12.19 120x190 S 20 840 Nr. 14 35
SOL125 125x125 S 15 450 Nr. 26 66
SOL115 115x155 S 20 716 Nr. 16 41
SOL155 155x175 S 20 1.180 Nr. 10 25
SOL130 130x130 S 20 665 Nr. 18 46
SOL140 140x140 S 20 808 Nr. 14 37
SOL150 150x150 S 20 945 Nr. 13 32
SOL160 160x160 S 20 1.100 Nr. 10 27
SOL180 180x180 S 20 1.470 Nr. 8 20
SOL200 200x200 S 20 1.760 Nr. 6 17
SOL240 240x240 S 20 2.646 Nr. 4 11
SOL294.344 294x344 S 25 6040 Nr. 1 4
SOL35.40 350X400 S 25 8450 Nr. 1 3
SOL45.27 450X270 S 25 7300 Nr. 1 4
SOLETTE CARRABILI

SOLETTE CARRABILI

Cod. SOL
CODICE- DIMENSIONE
(cm) -PESO (Kg.)U.M.PORTATA
Motrice		PORTATA
Autotreno
SOL85P85x85S 20360Nr.3283
SOL105105x105S 20420Nr.2871
SOL110A110x180S 13600Nr.2050
SOL12.19120x190S 20840Nr.1435
SOL125125x125S 15450Nr.2666
SOL115115x155S 20716Nr.1641
SOL155155x175S 201180Nr.1025
SOL130130x130S 20665Nr.1846
SOL140140x140S 20808Nr.1437
SOL150150x150S 20945Nr.1332
SOL160160x160S 201100Nr.1027
SOL180180x180S 201470Nr.820
SOL200200x200S 201760Nr.617
SOL240240x240S 202646Nr.411
SOL294.344294x344S 256040Nr.14
SOL35.40350X400S 258450Nr.13
SOL45.27450X270S 257300Nr.14

Voce di Capitolato.

Solette prefabbricate carrabili, in calcestruzzo armato vibrato, calcolate per sopportare carichi stradali di prima categoria, disposte per l´alloggiamento di chiusini in ghisa di luce interna …. x ….. cm da collocare sui pozzetti ed anelli prefabbricati.

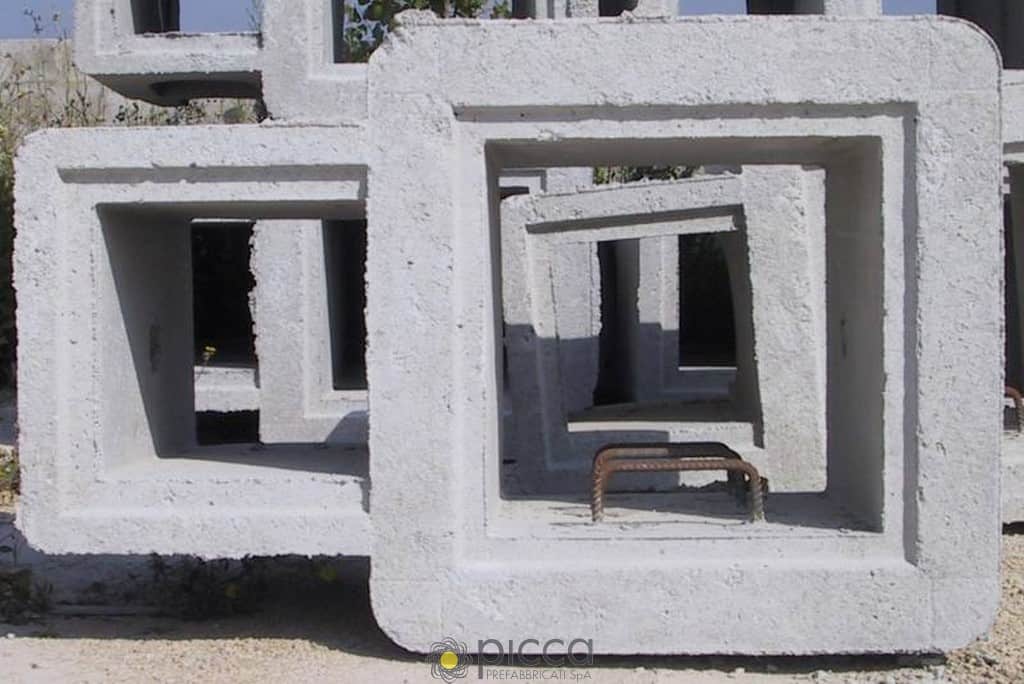

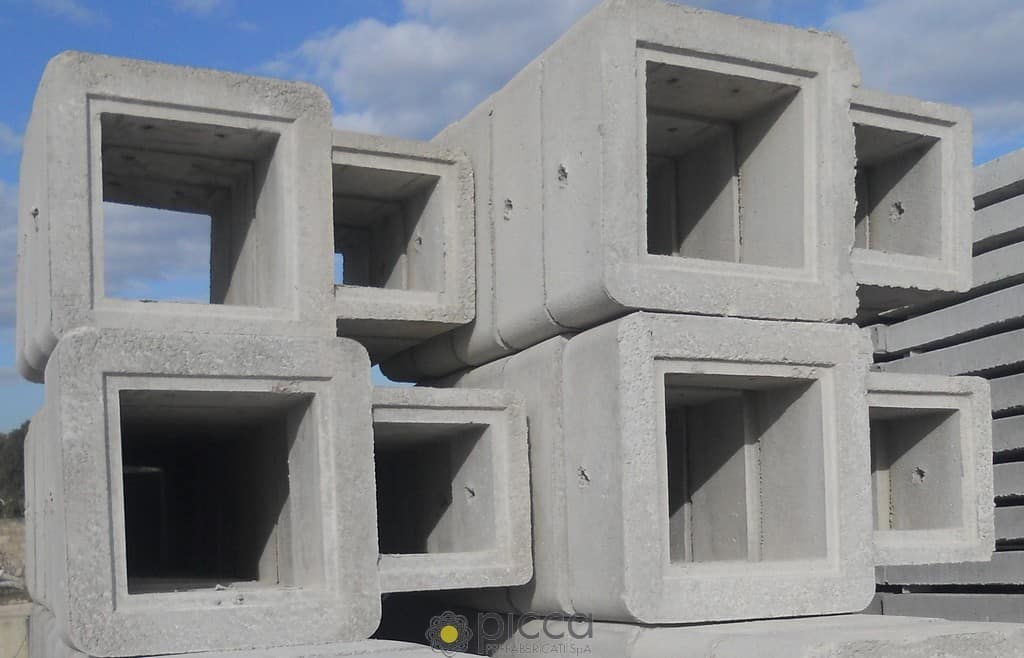

PROLUNGHE PER ISPEZIONE ED IMBOCCO

Cod. PRM7 (Pozzetti)

CODICE SEZIONE INTERNA (cm) PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
PRM7+5H5 70x70 + 50x50 H 50 S 20 1.040 Nr. 11 28
PRM7+5H1 70x70 + 50x50 H 100 S 20 2.048 Nr. 5 14
PRM7+7H5 70x70 + 70x70 H 50 S 20 1.384 Nr. 8 21
PROLUNGHE PER ISPEZIONE ED IMBOCCO

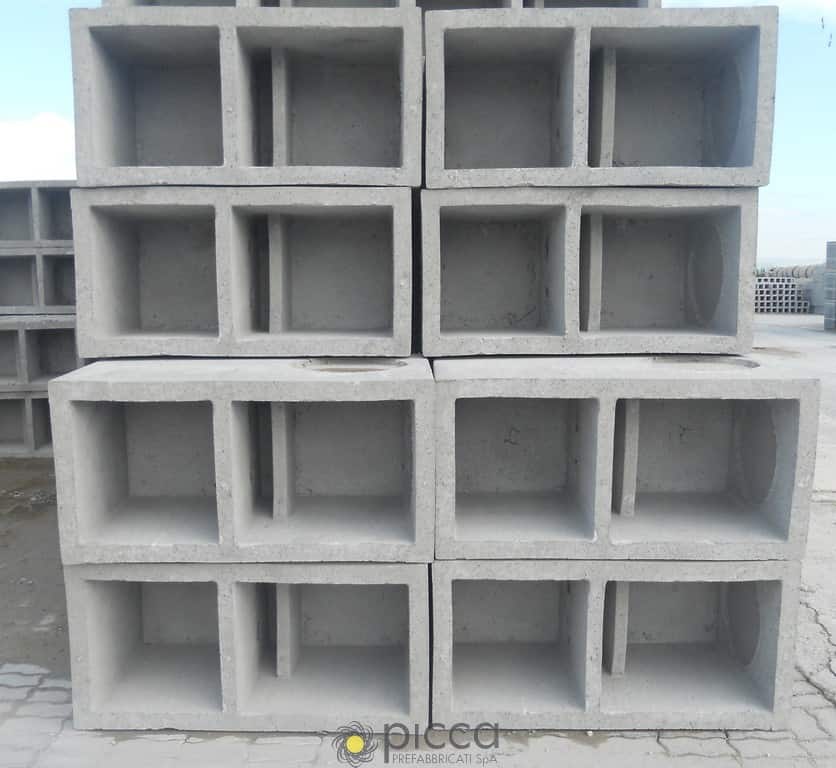

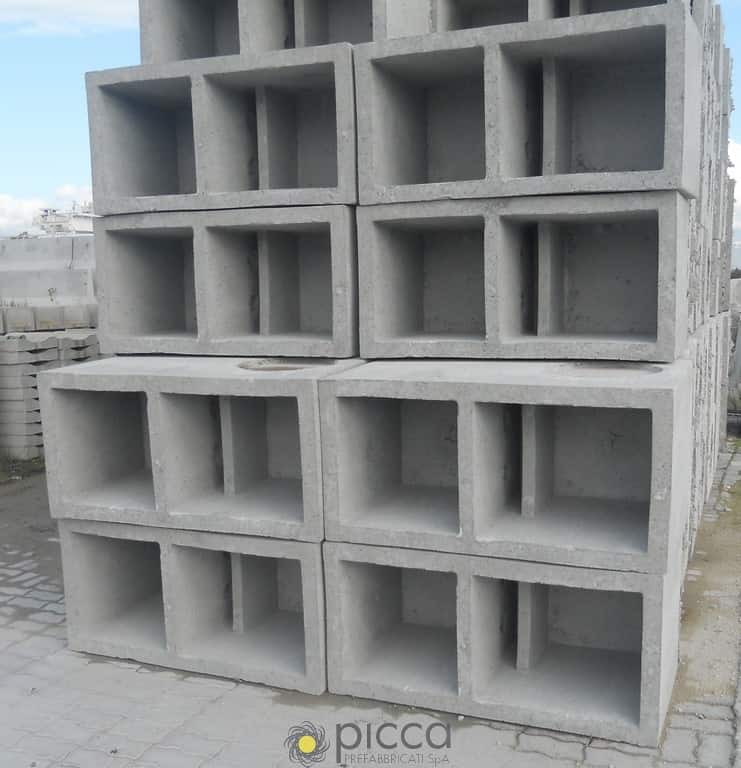

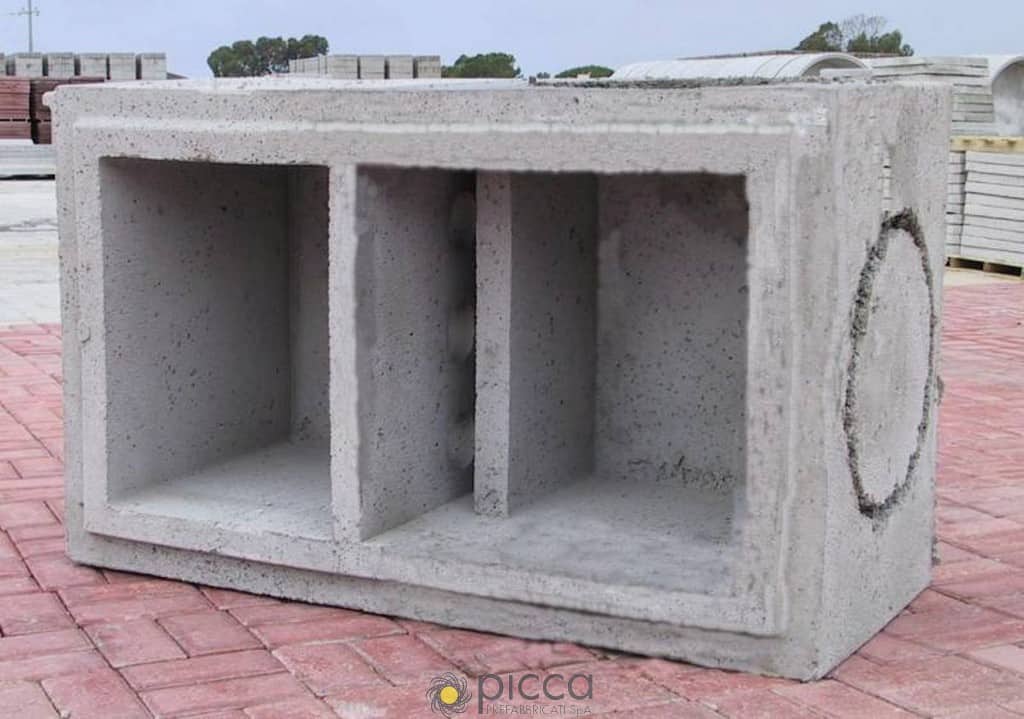

CADITOIE DOPPIO SIFONE (STRADALI)

Cod. CAD (Pozzetti)

CODICE SEZIONE INTERNA (cm) PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
CAD5S7 50 x 100 H 60 Sp. 7 500 Nr. 24 60
CAD5S10 50 x 100 H 60 Sp. 10 620 Nr. 19 48
PCAL Prolunga H 25 Sp. 8 90 Nr. 133 333
PCAP Prolunga H 30 Sp. 10 110 Nr. 109 272
CCAL Coperchio 60x60 Sp. 5 43 Nr. 279 697
CCAP Coperchio 60x60 Sp. 8 72 Nr. 166 416
CADITOIE DOPPIO SIFONE
WP DataTables

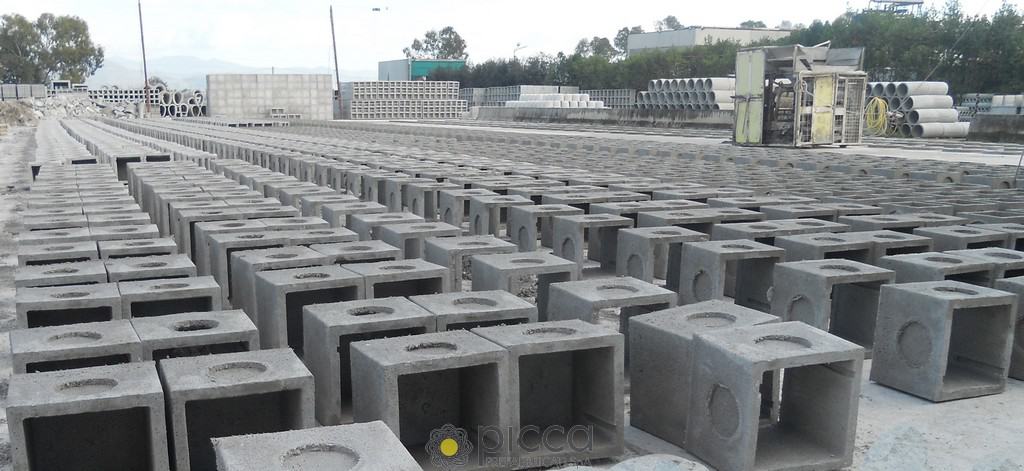

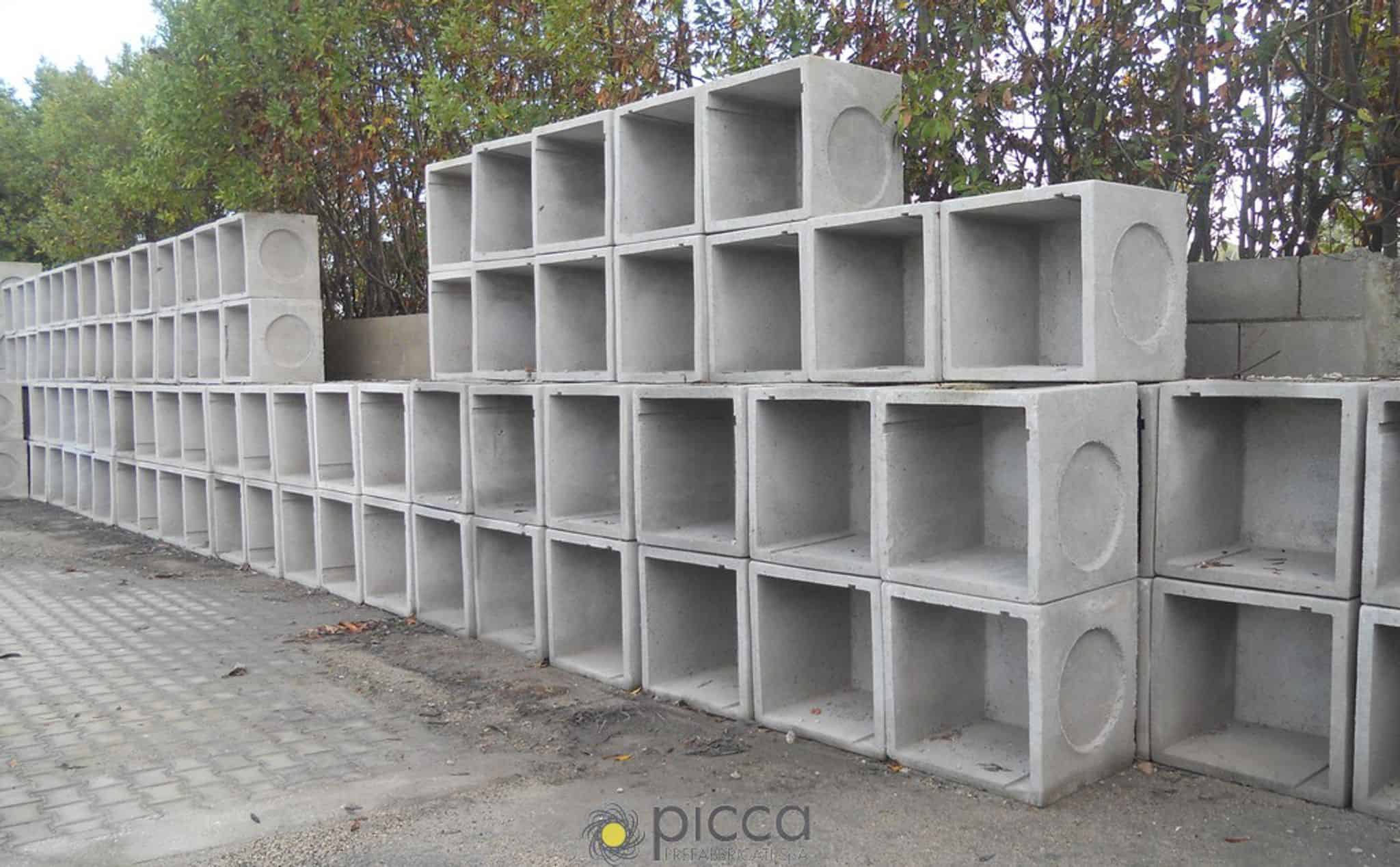

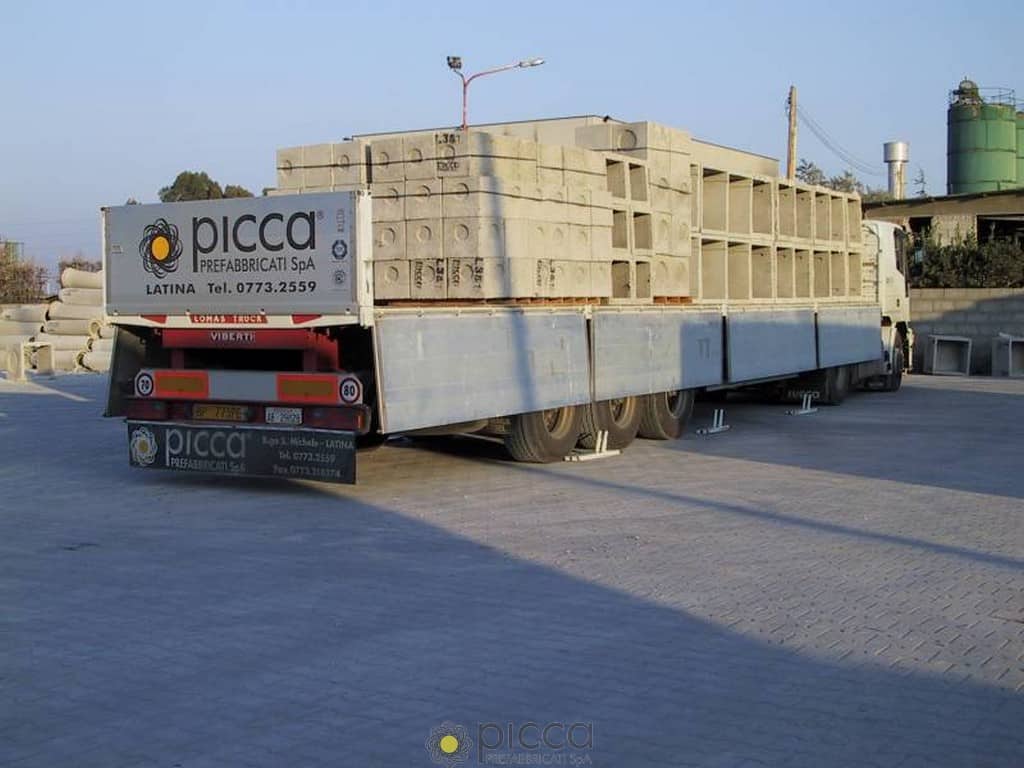

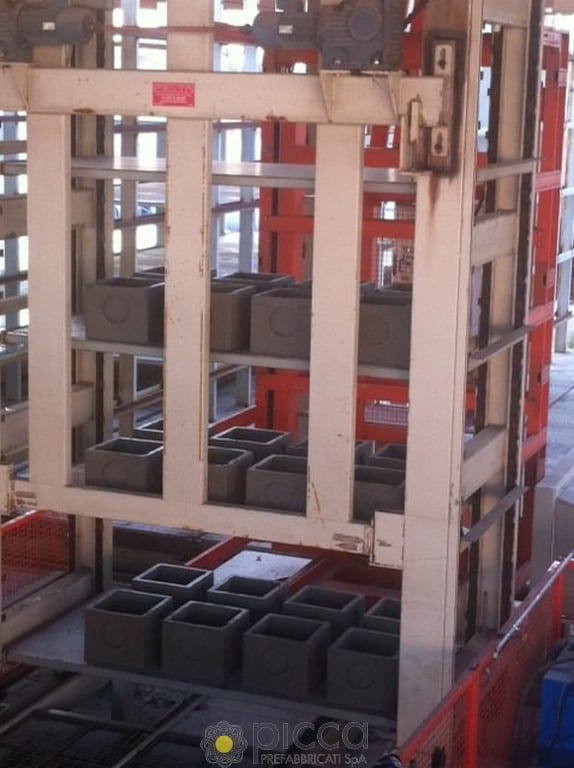

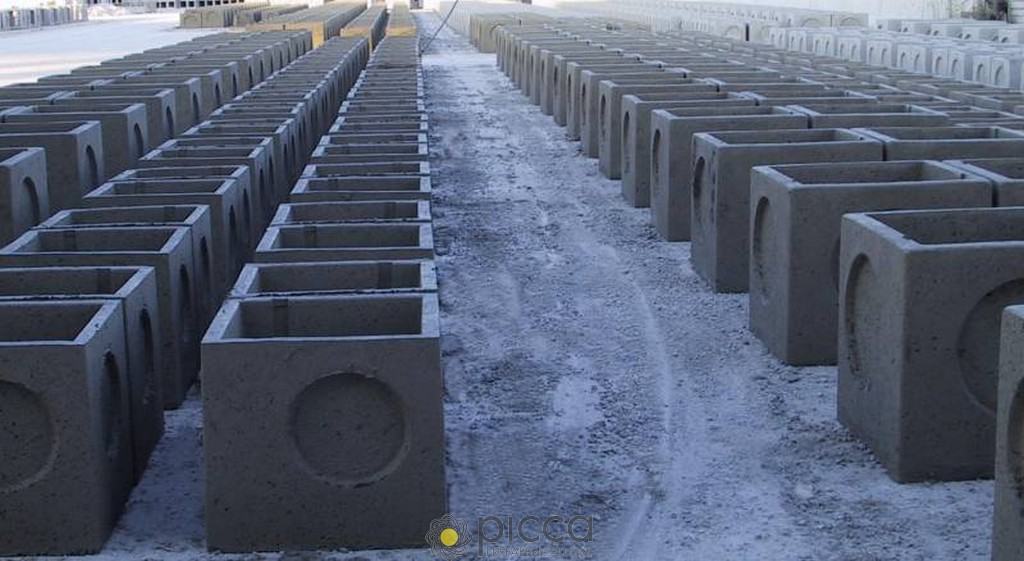

POZZETTI SEMPLICI

Cod. PZ (Pozzetti)

CODICE SEZIONE INTERNA (cm) IMBALLO PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
PZ2.2 24 x 24 H. 24 36 26 Nr. 432 1.152
PZ3.3 30 x 30 H. 30 36 44 Nr. 252 684
PZ4.4 40 x 40 H. 40 18 82 Nr. 144 352
PZ5.5 50 x 50 H. 50 SF 154 Nr. 78 194
PZ6.6 60 x 60 H. 60 SF 250 Nr. 48 120
PZ7.7 70 x 70 H. 70 SF 274 Nr. 44 109
PZ8.8 80 x 80 H. 80 SF 606 Nr. 19 49
PZ1.1 100 x 100 H. 100 SF 1.072 Nr. 11 28
POZZETTI SEMPLICI
WP DataTables

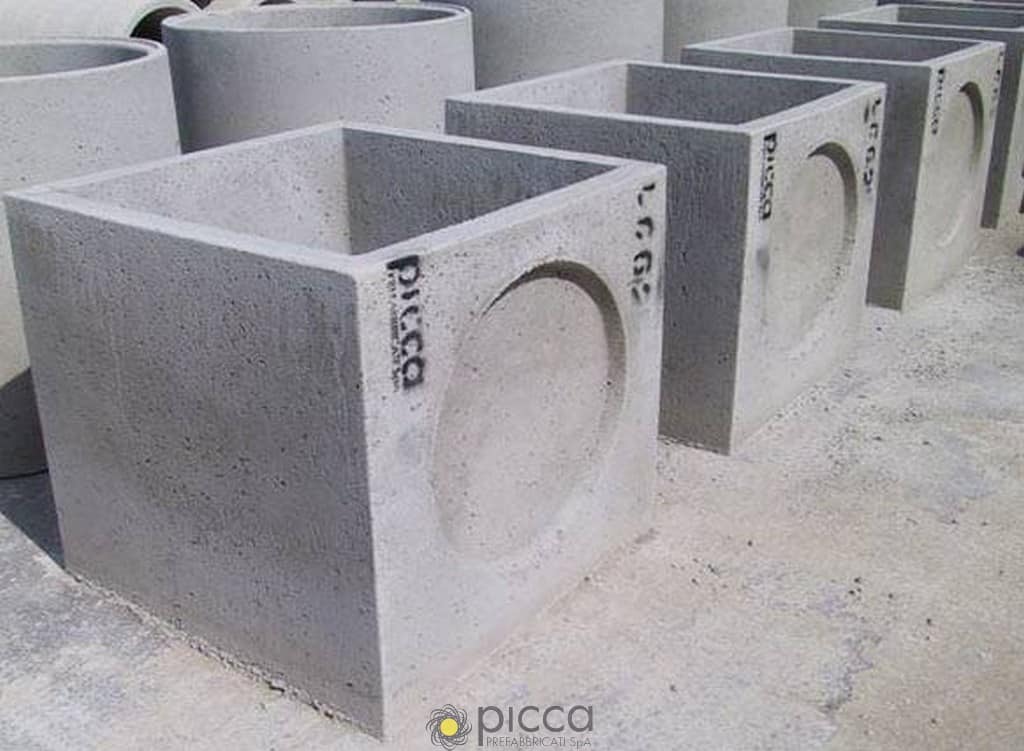

PROLUNGHE PER POZZETTI SEMPLICI

Cod. PR (Pozzetti)

CODICE SEZIONE INTERNA (cm) IMBALLO PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
PR2.2 24 x 24 H. 24 36 22 Nr. 540 1.332
PR3.3 30 x 30 H. 30 SF 40 Nr. 288 720
PR4.4 40 x 40 H. 40 SF 72 Nr. 166 416
PR5.5 50 x 50 H. 50 SF 136 Nr. 88 220
PR6.6 60 x 60 H. 60 SF 210 Nr. 57 142
PR7.7 70 x 70 H. 70 SF 232 Nr. 51 129
PR8.8 80 x 80 H. 80 SF 494 Nr. 24 56
PR1.1 100 x 100 H. 100 SF 868 Nr. 12 30
PROLUNGHE PER POZZETTI SEMPLICI
WP DataTables

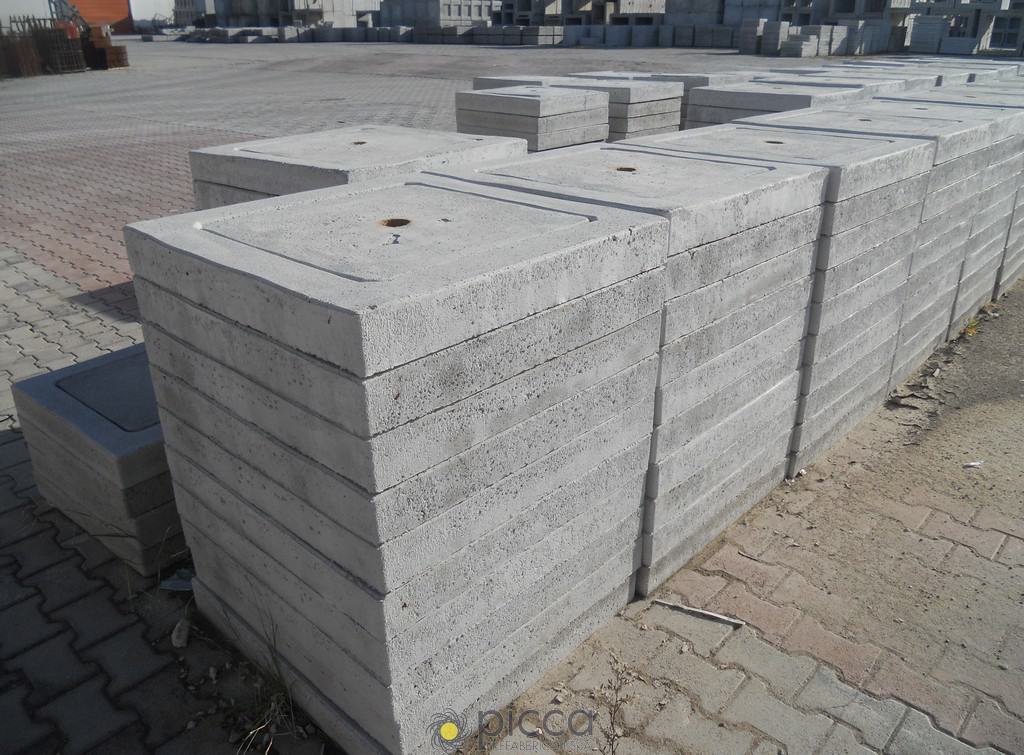

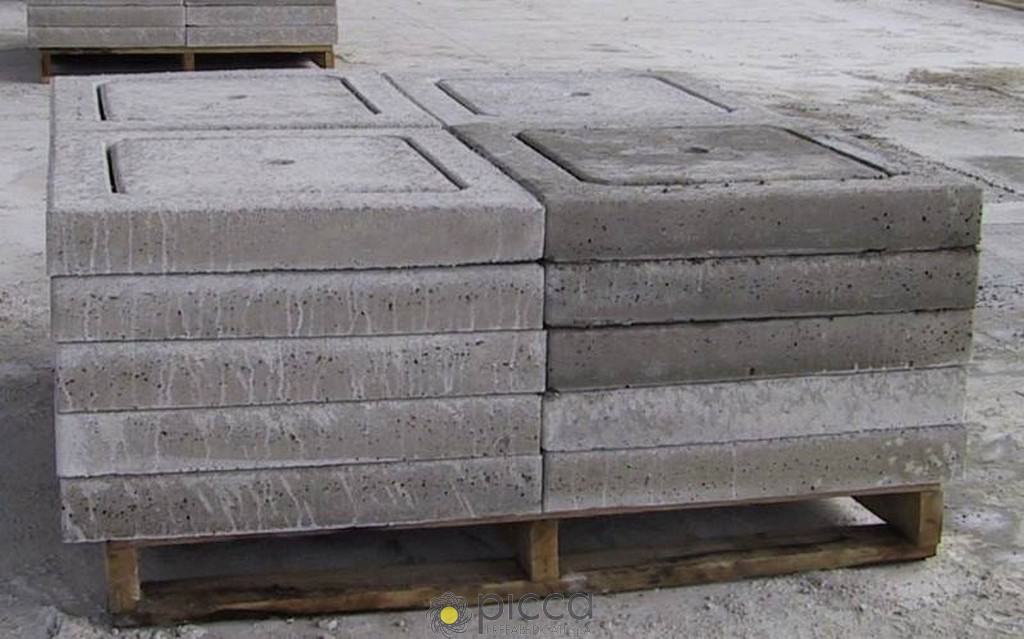

CHIUSINI + TELAIO

Cod. CT (Pozzetti)

CODICE DIMENSIONI (cm) IMBALLO PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
CT2.2 24 x 24 54 10 Nr. 1.188 2.970
CT3.3 30 x 30 54 14 Nr. 810 2.106
CT4.4 40 x 40 40 30 Nr. 400 1.000
CT5.5 50 x 50 20 59 Nr. 200 500
CT6.6 60 x 60 SF 92 Nr. 130 326
CT7.7 70 x 70 SF 150 Nr. 80 200
CT8.8 80 x 80 SF 205 Nr. 58 146
CT1.1 100 x 100 SF 320 Nr. 37 93
CHIUSINI + TELAIO
WP DataTables

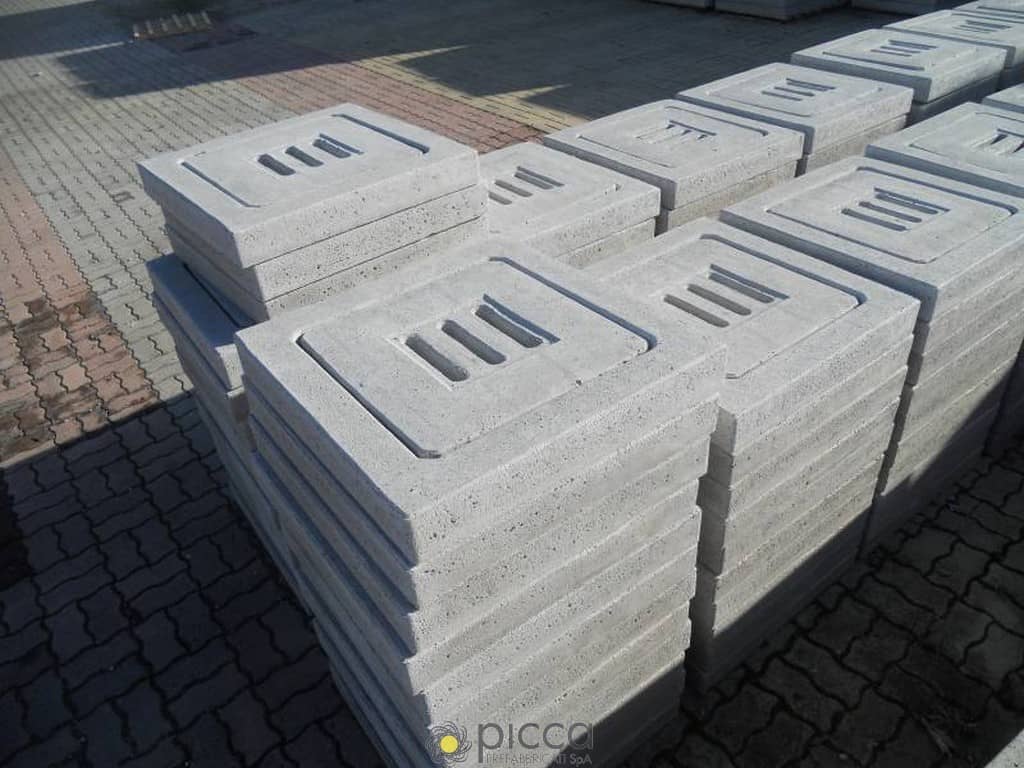

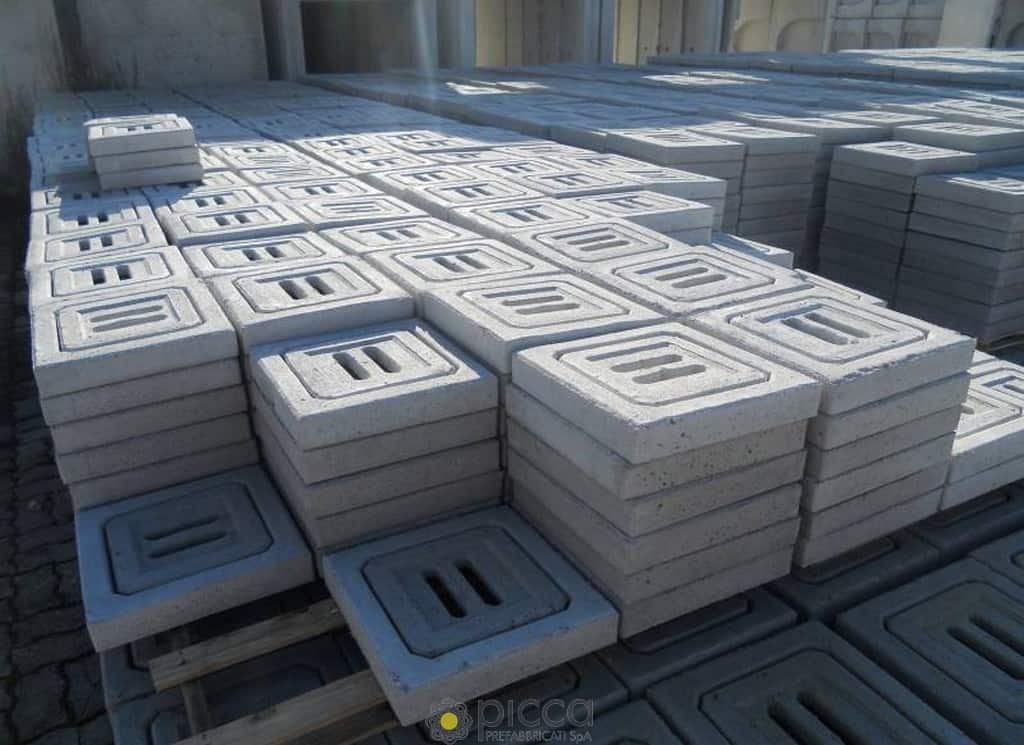

GRIGLIE + TELAIO

Cod. GT (Pozzetti)

CODICE DIMENSIONI (cm) IMBALLO PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
GT3.3 30 x 30 54 14 Nr. 810 2.106
GT4.4 40 x 40 20 28 Nr. 400 1.040
GT5.5 50 x 50 20 46 Nr. 260 640
GT6.6 60 x 60 SF 105 Nr. 114 285
GT7.7 70 x 70 SF 130 Nr. 92 230
GRIGLIE + TELAIO
WP DataTables

LASTRINE PER SIFONATURA POZZETTI

Cod. LS (Pozzetti)

CODICE DIMENSIONI (cm) PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
LS3 30 x 30 4 Nr. 3.000 7.500
LS4 40 x 40 7 Nr. 1.714 4.285
LS5 50 x 50 16 Nr. 750 1.875
LS6 60 x 60 19 Nr. 631 1.578
LS7 70 x 70 23 Nr. 521 1.304
LASTRINE PER SIFONATURA POZZETTI
WP DataTables

POZZETTI PER IMPIANTI DI IRRIGAZIONE

Cod. PZI (Pozzetti)

CODICE DIMENSIONI (cm) PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
PZI DN = 60 Pesante 726 Nr. 16 41
POZZETTI PER IMPIANTO DI IRRIGAZIONE
WP DataTables

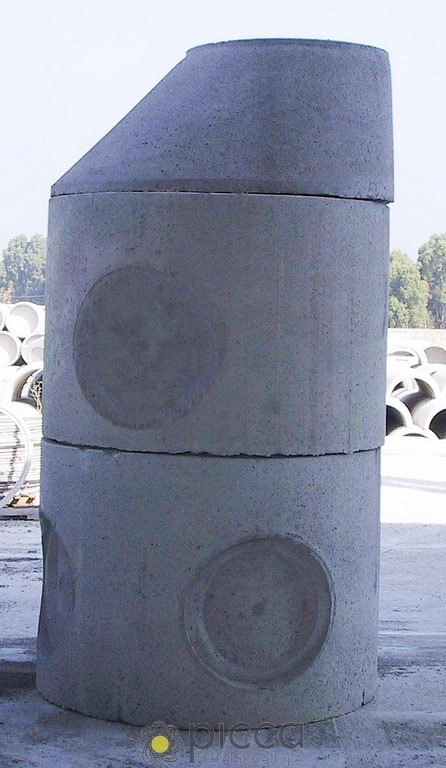

POZZETTI D’ISPEZIONE CIRCOLARE

Cod. PCE (Pozzetti)

CODICE DIAMETRO INTERNO (cm) PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
PCEB Fondo Ø 120 H 100 1.500 Nr. 1.500 1.500
PCA25 Anello Ø 120 H 25 326 Nr. 326 326
PCA50 Anello Ø 120 H 50 632 Nr. 632 632
PCA10 Anello Ø 120 H 100 1.050 Nr. 1.050 1.050
PCCD Cono deviato Ø 120 H 66 720 Nr. 720 720
PCAC Anello di conguaglio H 66 38 Nr. 38 38
PCP Pedarole in opera - Nr. - -
POZZETTO D'ISPEZIONE CIRCOLARE
