Trattamento acque

Fosse settiche tipo Imhoff,Fondi Fosse,Anelli Fosse,Monoblocchi sedimentatori,Velette per Fosse tipo Imhoff,Coperchi per pozzi e fosse,Cisterne componibili,Pozzetto condensagrassi,Vasca di raccolta acque,Cisterne monolitiche rettangolari,Impianto degrassatore.,Impianto disoleatore Classe 1°,Impianto di accumulo acque di prima pioggia,Impianto disoleatore Classe 1° con by-pass,Vasca di rimescolamento

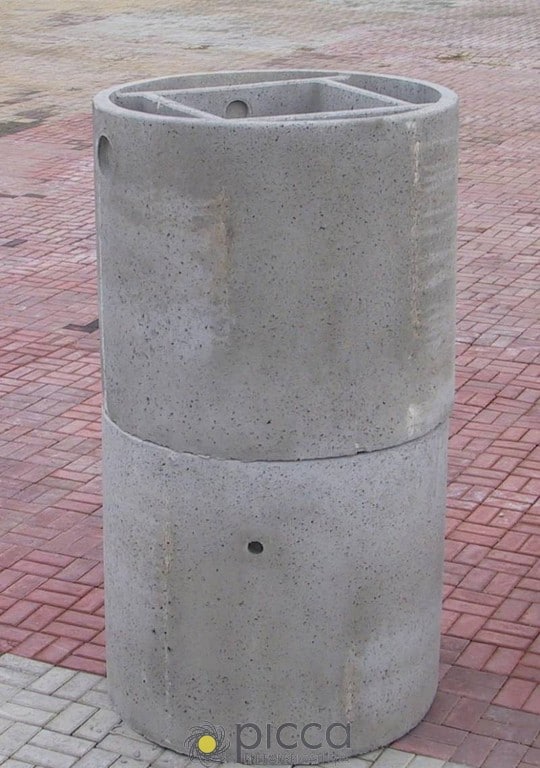

FOSSE SETTICHE TIPO IMHOFF

Cod. F (Trattamento acque)

CODICE DIAMETRO (cm) ALTEZZA (Cm) PERSONE PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
F10.15 Ø 100 H. 150 P.NE 4 780 Nr. 15 38
F10.20 Ø 100 H. 200 P.NE 8 980 Nr. 12 30
F10.25 Ø 100 H. 250 P.NE 12 1.180 Nr. 10 25
F12.20 Ø 125 H. 200 P.NE 15 1.400 Nr. 8 21
F12.25 Ø 125 H. 250 P.NE 20 1.670 Nr. 7 17
F12.30 Ø 125 H. 300 P.NE 23 1.940 Nr. 6 15
F15.30 Ø 150 H. 300 P.NE 30 2.790 Nr. 4 10
F15.35 Ø 150 H. 350 P.NE 35 3.190 Nr. 3 9
F15.40 Ø 150 H. 400 P.NE 45 3.590 Nr. 3 8
F20.35 Ø 200 H. 350 P.NE 65 8.600 Nr. 1 2
F20.40 Ø 200 H. 400 P.NE 80 9.800 Nr. - 2
F20.45 Ø 200 H. 450 P.NE 87 10.600 Nr. - 2
F20.50 Ø 200 H. 500 P.NE 95 11.800 Nr. - 2
F25.36 Ø 250 H. 360 P.NE 100 10.910 Nr. - 2
F25.42 Ø 250 H. 420 P.NE 120 12.410 Nr. - 2
F25.48 Ø 250 H. 480 P.NE 125 13.910 Nr. - 2
F25.54 Ø 250 H. 540 P.NE 150 15.410 Nr. - 1

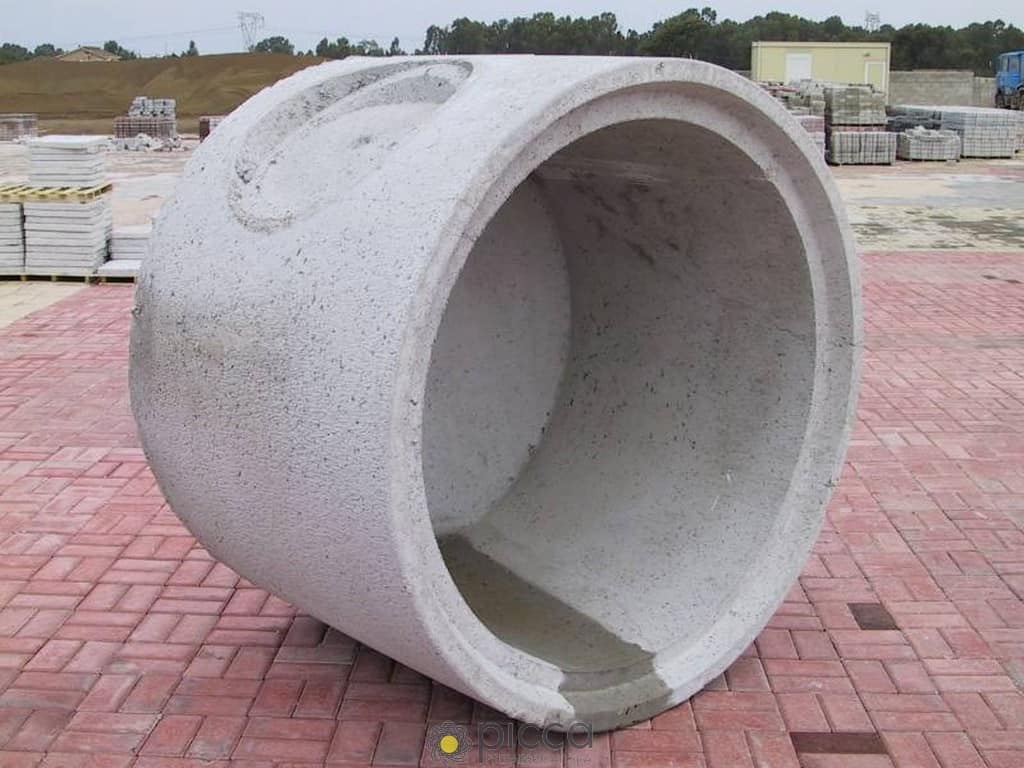

FONDI FOSSE

Cod. FF (Trattamento acque)

CODICE DIAMETRO INTERNO (cm) ALTEZZA (Cm) PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
FF10 Ø 100 H. 50 318 Nr. 37 94
FF10.1 Ø 100 H. 100 544 Nr. 22 55
FF12 Ø 125 H. 50 438 Nr. 27 68
FF12.1 Ø 125 H. 100 715 Nr. 16 41
FF15 Ø 150 H. 50 660 Nr. 18 45
FF15.1 Ø 150 H. 100 1.040 Nr. 6 14
FF20 Ø 200 H. 50 1.700 Nr. 7 17
FF25 Ø 250 H. 60 1.980 Nr. 6 15

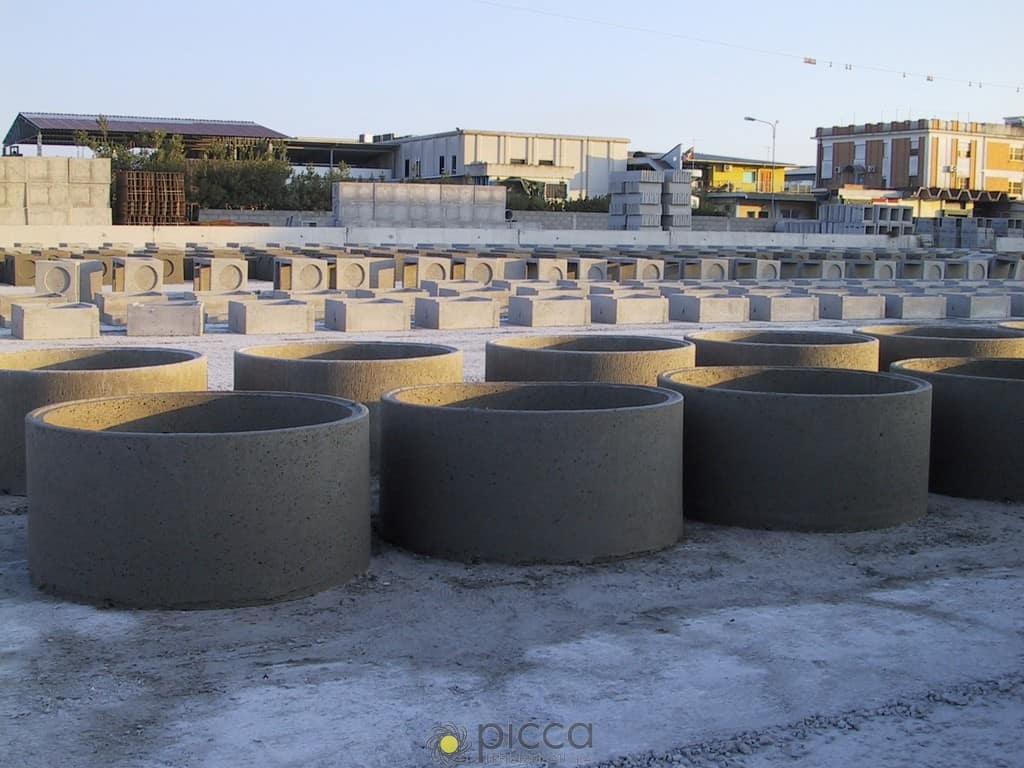

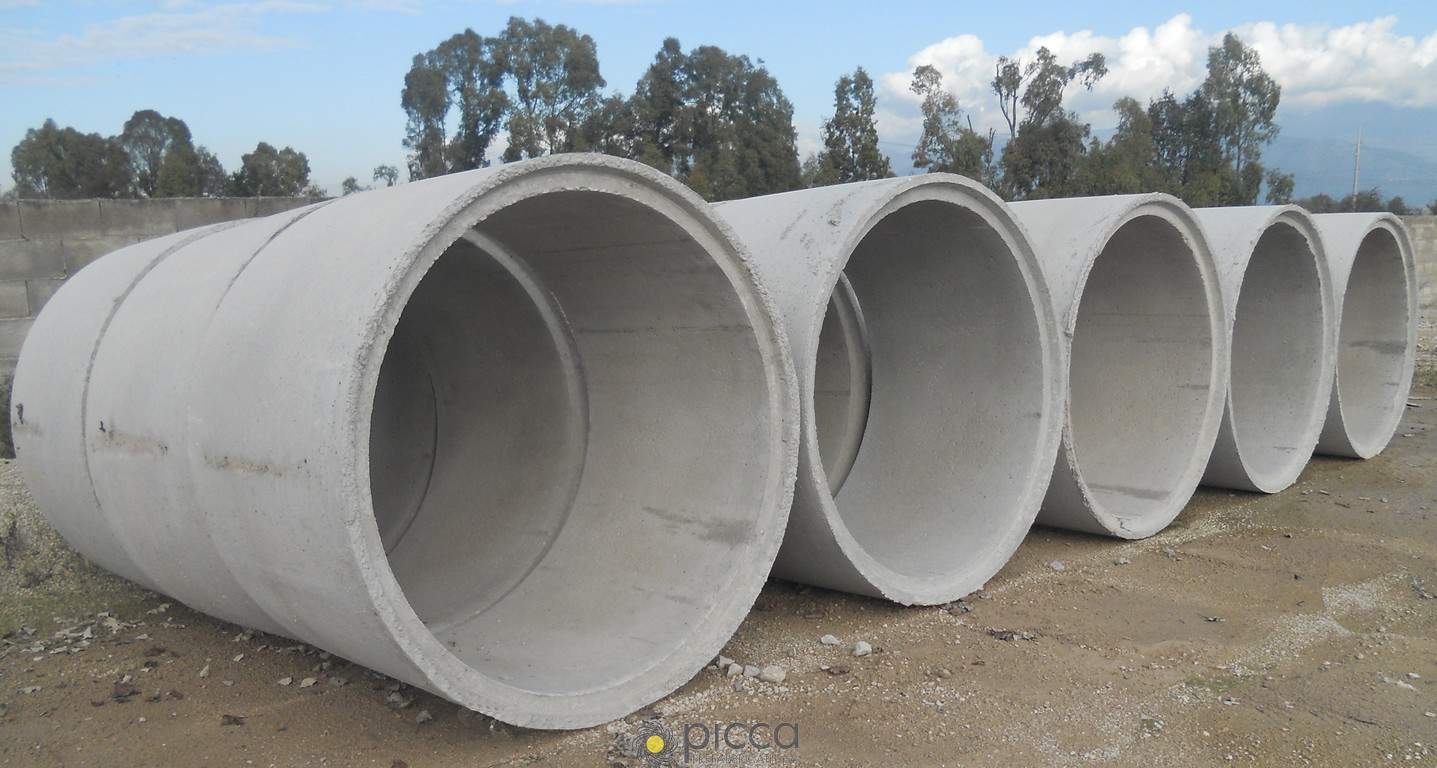

ANELLI FOSSE

Cod. AF (Trattamento acque)

CODICE DIAMETRO INTERNO (cm) PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
FF10 Ø 100 H.50 318 Nr. 37 94
FF10.1 Ø 100 H.100 544 Nr. 22 55
FF12 Ø 125 H.50 438 Nr. 27 68
FF12.1 Ø 125 H.100 715 Nr. 16 41
FF15 Ø 150 H.50 660 Nr. 18 45
FF15.1 Ø 150 H.100 1.040 Nr. 6 14
FF20 Ø 200 H.50 1.700 Nr. 7 17
FF25 Ø 250 H.60 1.980 Nr. 6 15

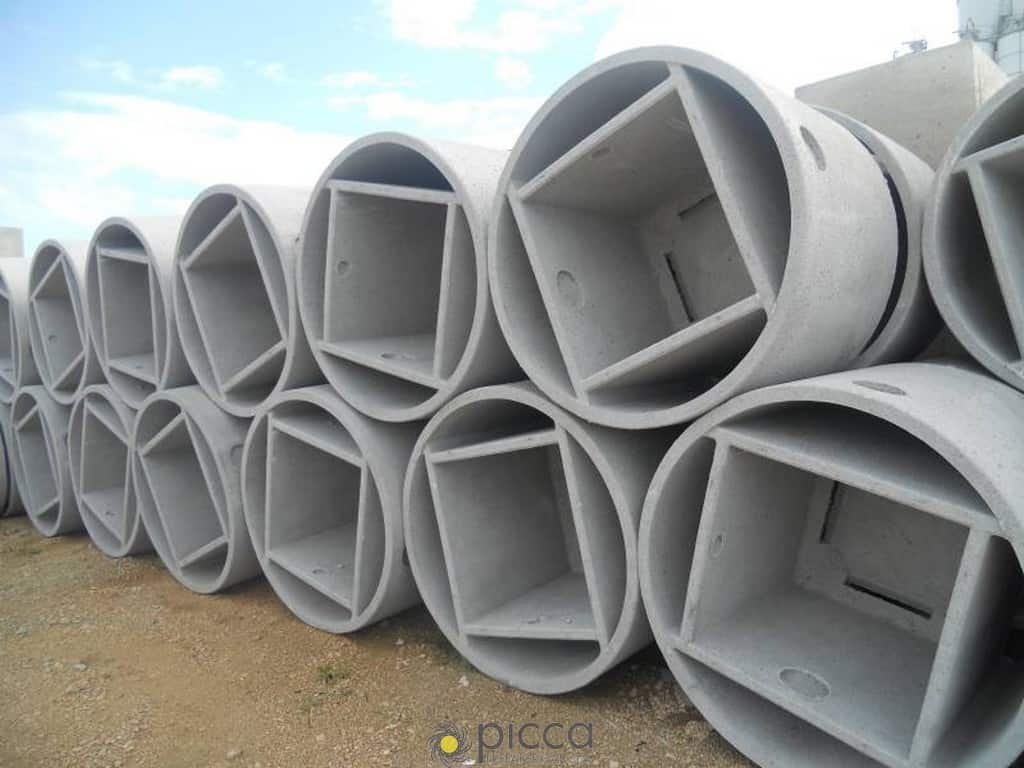

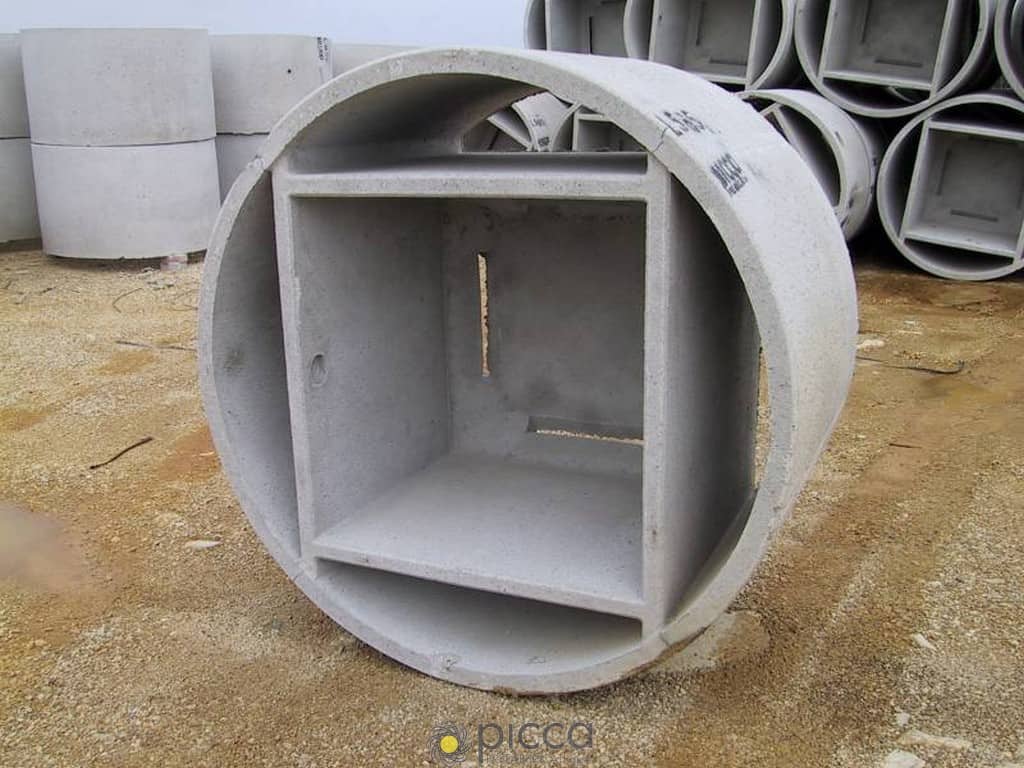

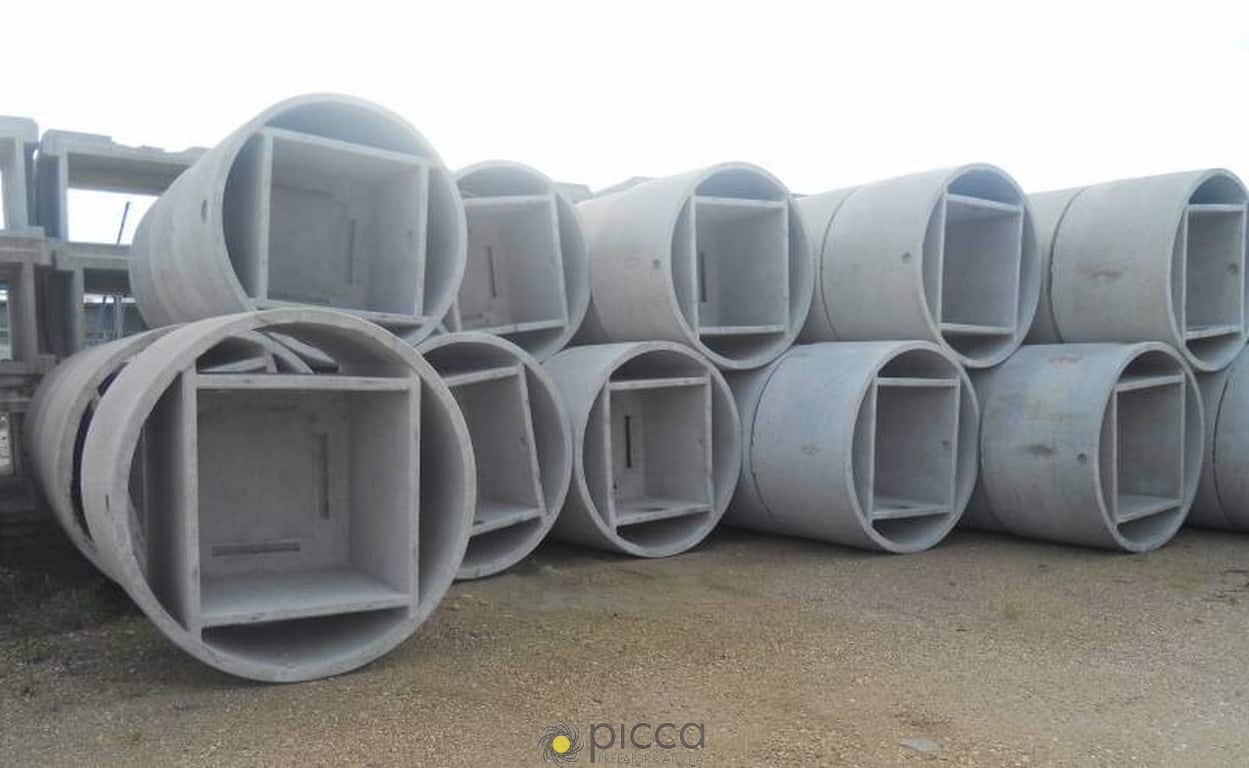

MONOBLOCCHI SEDIMENTATORI

Cod. MF (Trattamento acque)

CODICE DIAMETRO INTERNO (cm) PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
MF10 Ø 100 H.100 790 Nr. 15 37
MF12 Ø 125 H.100 1.074 Nr. 11 28
MF15 Ø 150 H.100 1.504 Nr. 8 20

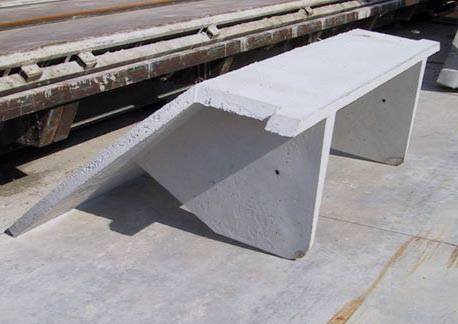

VELETTE PER FOSSE TIPO IMHOFF

Cod. V1-V2 (Trattamento acque)

CODICE DIAMETRO INTERNO (cm) PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
V1 Per Ø 200 470 Nr. - -
V2 Per Ø 250 680 Nr. - -

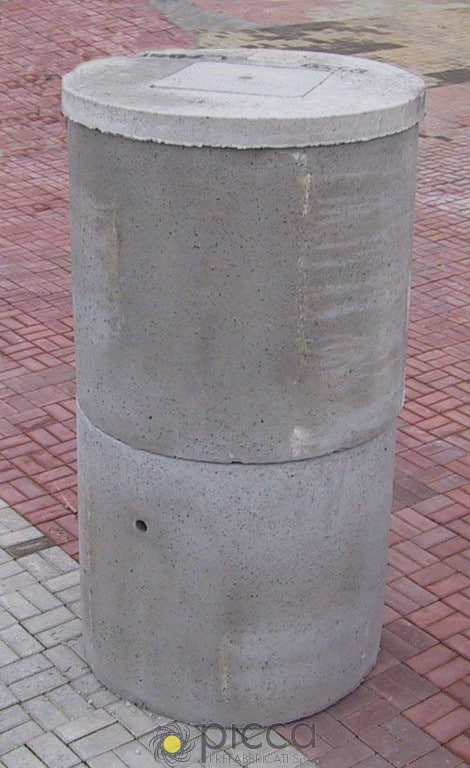

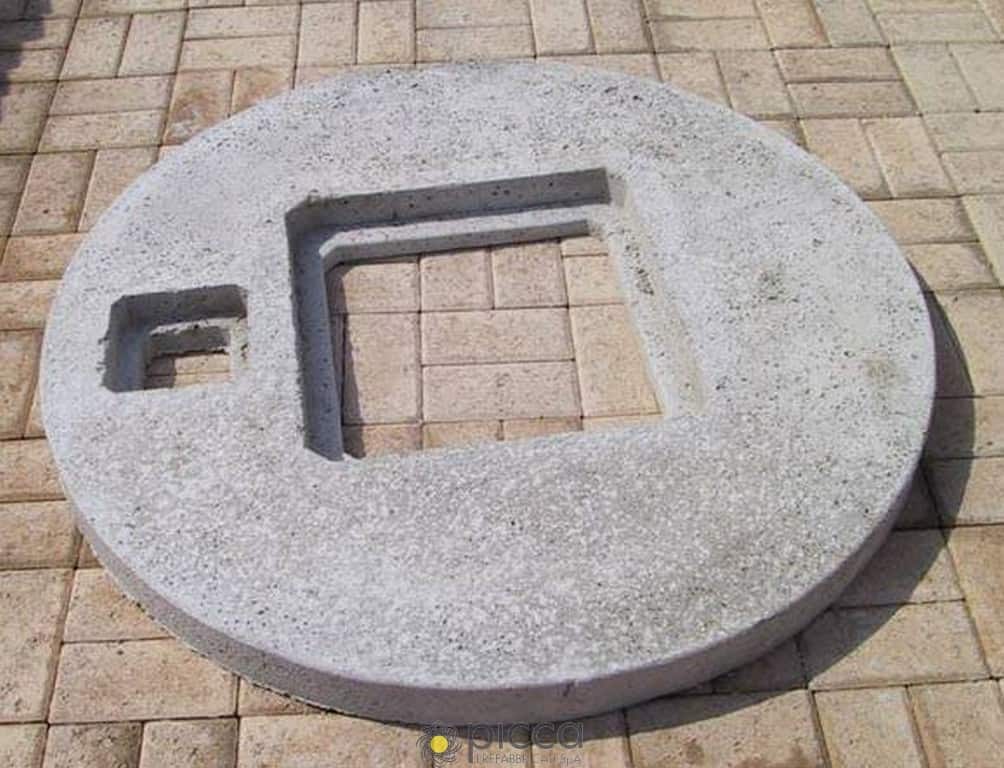

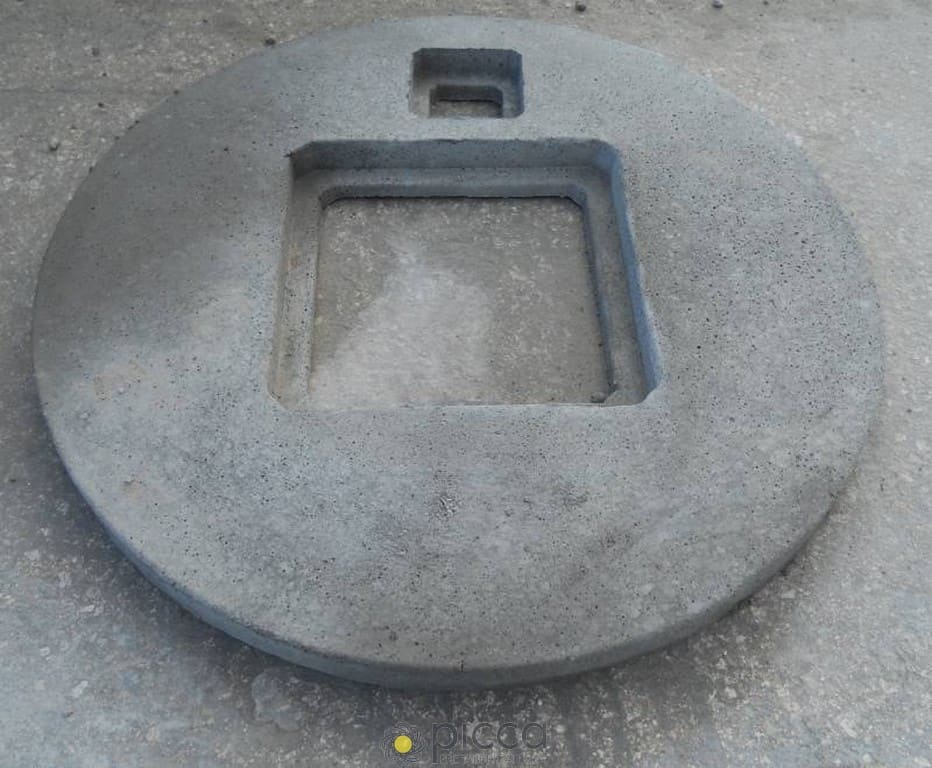

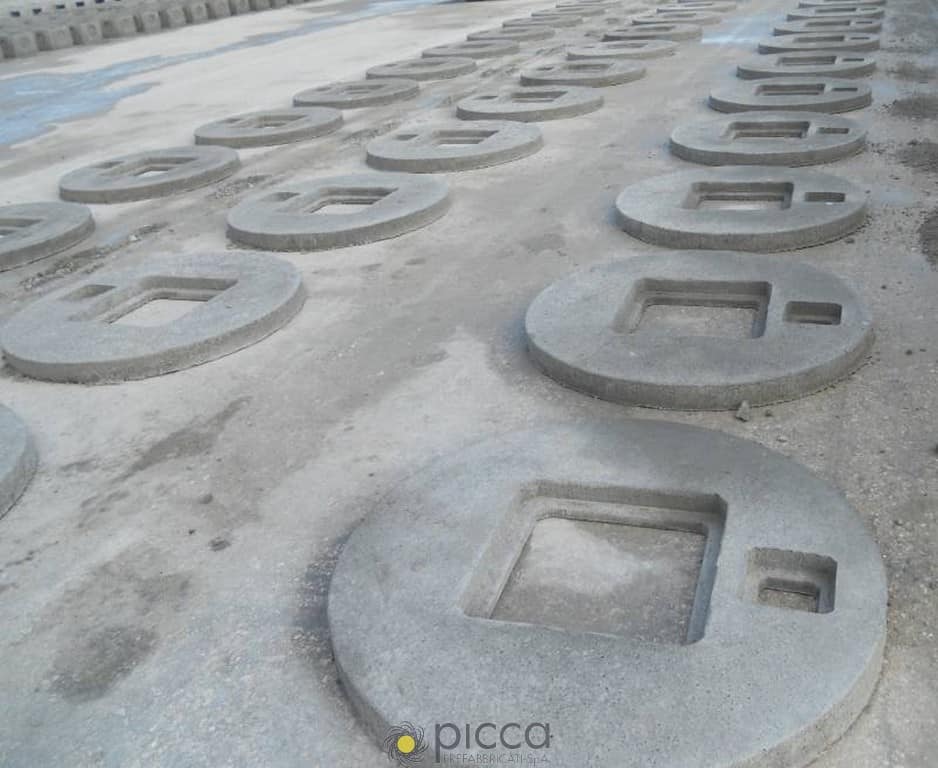

COPERCHI PER POZZI E FOSSE

Cod. CP (Trattamento acque)

CODICE DIAMETRO INTERNO (cm) PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
CP8 Ø 80 60 Nr. 200 500
CP10 Ø 100 142 Nr. 84 211
CP12 Ø 125 230 Nr. 52 130
CP15 Ø 150 376 Nr. 31 79
CP20 Ø 200 832 Nr. 14 36
CP25 Ø 250 1.588 Nr. 7 18

CISTERNE COMPONIBILI

Cod. CIS (Trattamento acque)

CODICE DIAMETRO INTERNO (cm) PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
C20.20 Ø 200 H.200 5.000 Nr. 2 5
C20.25 Ø 200 H.250 5.800 Nr. 2 4
C20.30 Ø 200 H.300 7.000 Nr. 1 3
C20.35 Ø 200 H.350 7800 Nr. 1 2
C20.40 Ø 200 H.400 9.000 Nr. 1 2
C20.45 Ø 200 H.450 9.800 Nr. 1 2
C20.50 Ø 200 H.500 11.000 Nr. 1 2
C25.18 Ø 250 H.180 5.410 Nr. 2 5
C25.24 Ø 250 H.240 6.910 Nr. 1 3
C25.30 Ø 250 H.300 8.410 Nr. 1 3
C25.36 Ø 250 H.360 9.910 Nr. 1 3
C25.42 Ø 250 H.420 11.410 Nr. 1 2
C25.48 Ø 250 H.480 12.910 Nr. - 2
C2.54 Ø 250 H.540 14.410 Nr. - 2

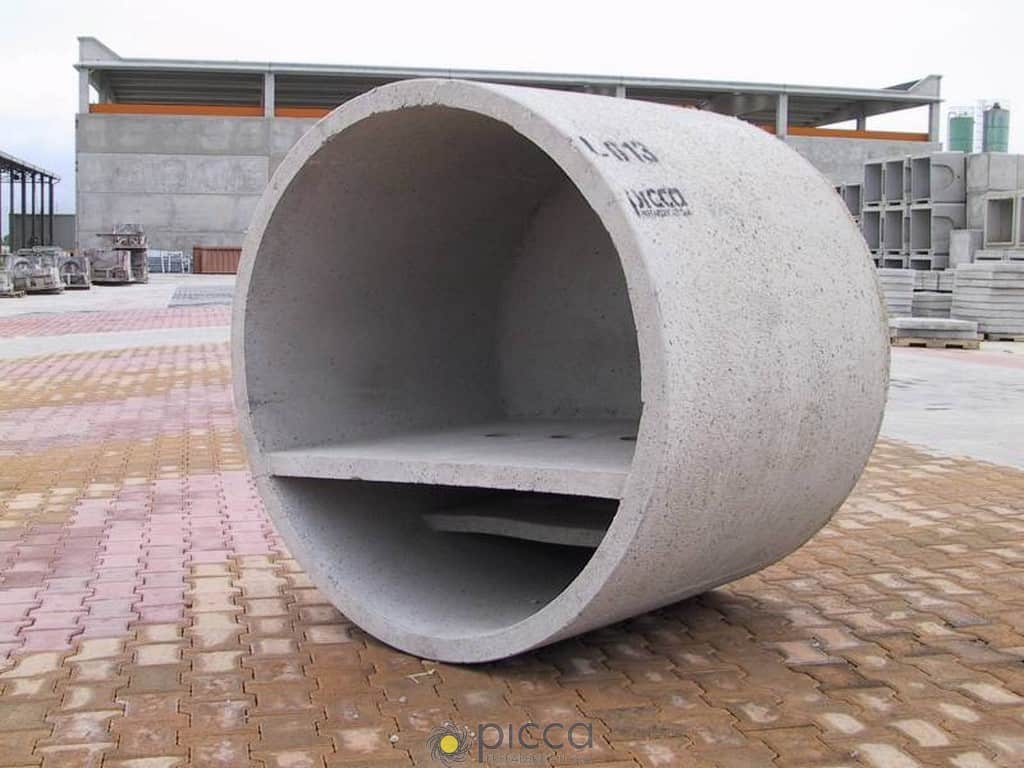

POZZETTI CONDENSAGRASSI

Cod. PZC (Trattamento acque)

CODICE DIAMETRO INTERNO (cm) PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
PZG Ø 125 H.100 1124 Nr. 10 26
CP12 Ø 125 230 Nr. 52 130

A richiesta con armatura, rivestimento con resine o grès

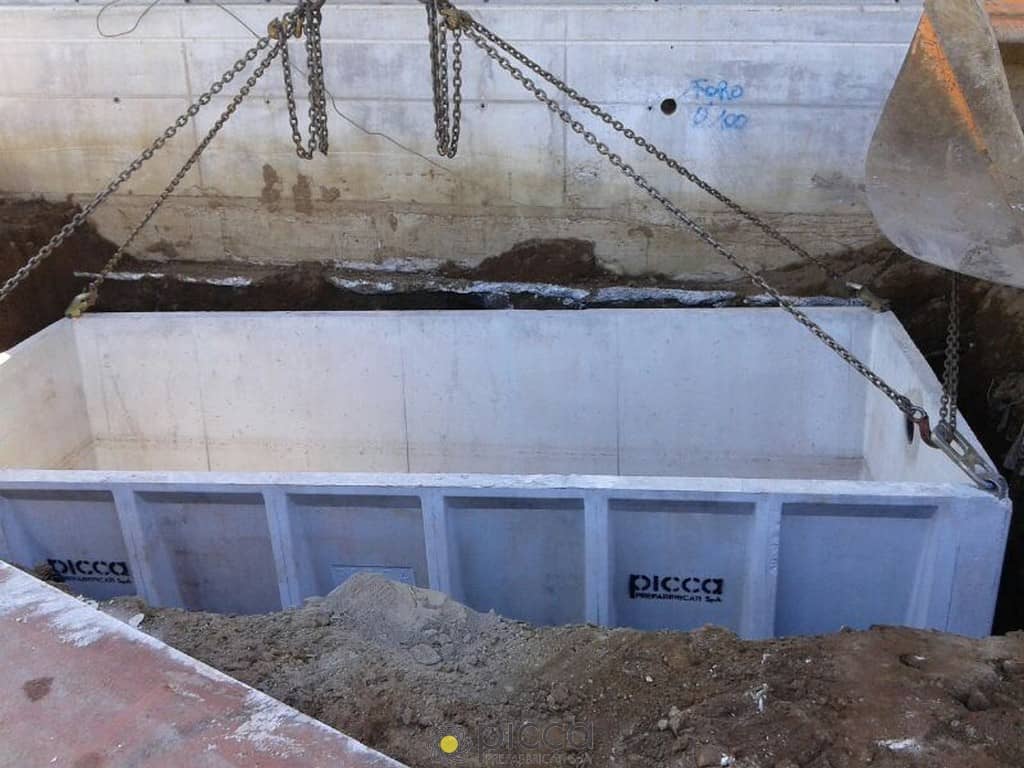

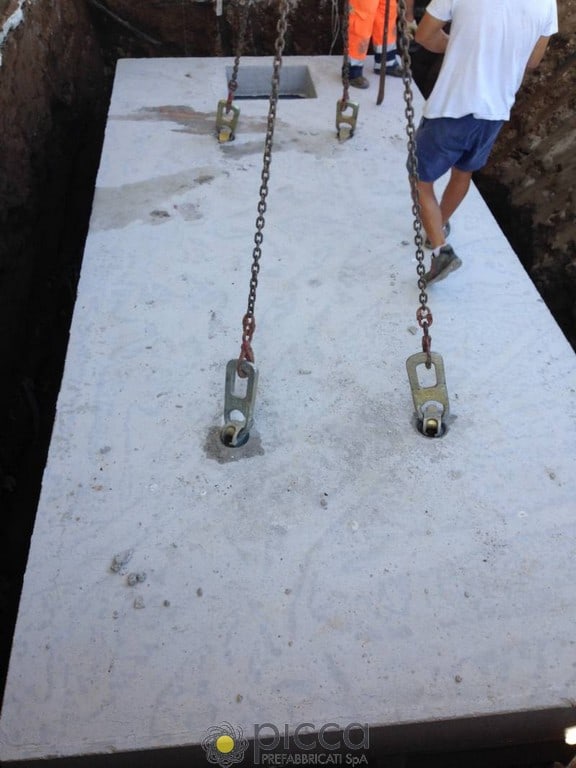

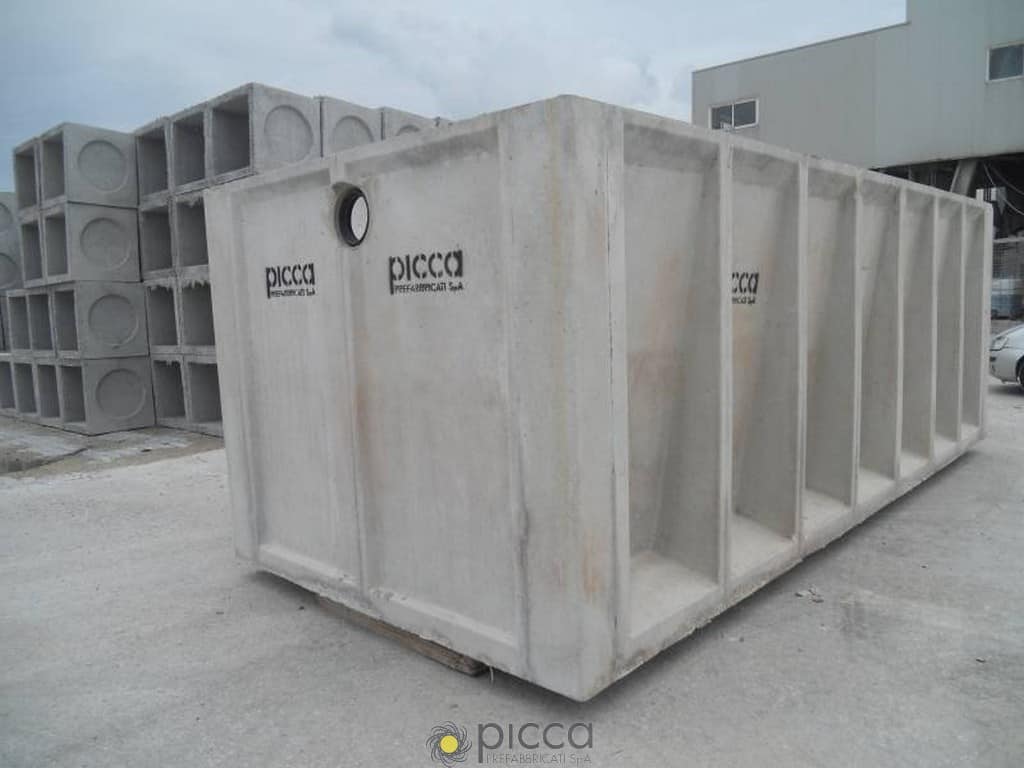

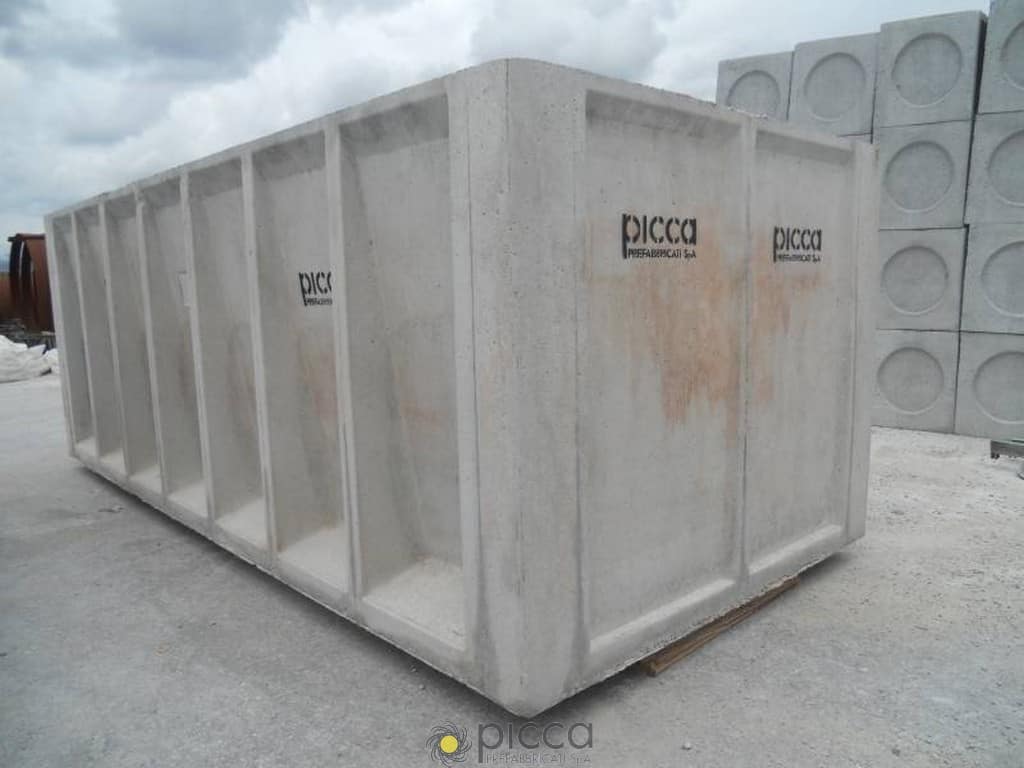

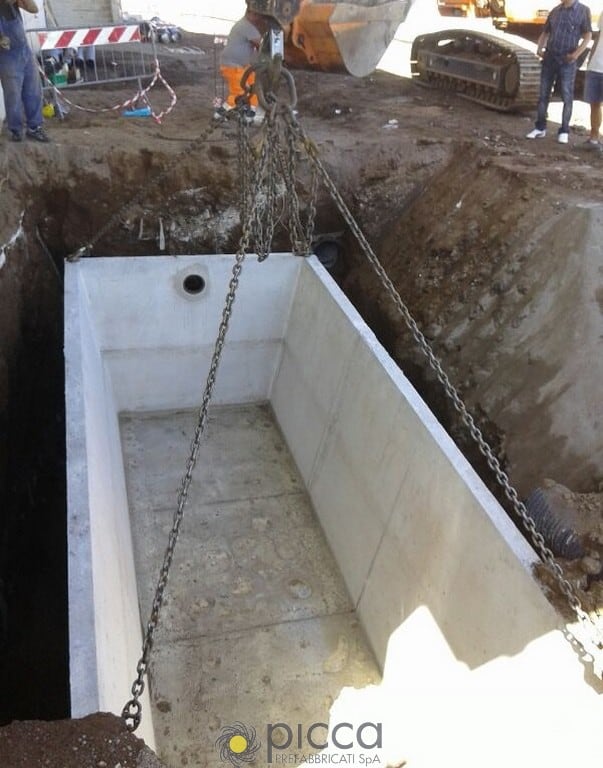

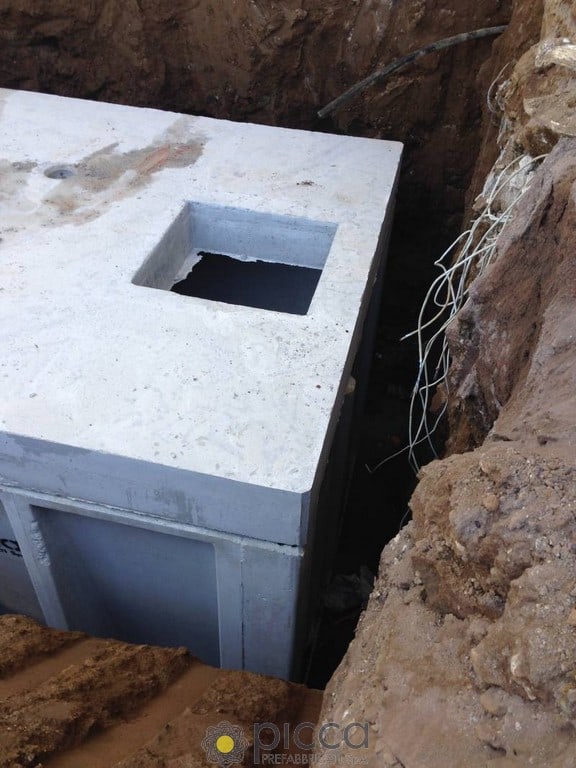

VASCA RACCOLTA ACQUE

Cod. VRA (Trattamento acque)

CODICE DIAMETRO INTERNO (cm) PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
VRA 575x250 H.200 14.000 Nr. 1 3
CVRAC Coperchio Carrabile SP 25 8.500 Nr. 1 3
CVRAP Coperchio Pedonabile SP 15 5.200 Nr. 2 5

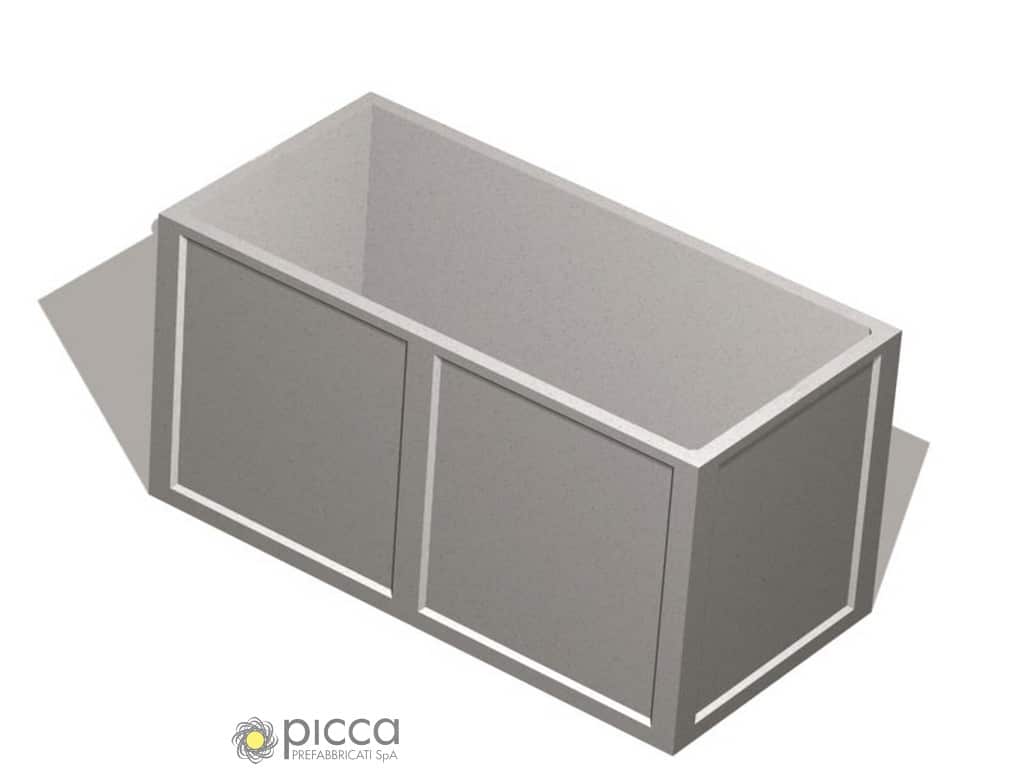

CISTERNE MONOLITICHE RETTANGOLARI

Cod. CRM (Trattamento acque)

CODICE DIAMETRO INTERNO (cm) Volume (lt) PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
C25.25 Cisterna 2500x2500x2500 12.000 14.200 Nr. 1 2
C50.25 Cisterna 5000x2500x2500 26 .000 26.400 Nr. - 1
C75.25 Cisterna 7500x2500x2500 39.000 36.000 Nr. - 0,5
C100.25 Cisterna 10000x2500x2500 52.000 44.800 Nr. - 0,5
PC25.25 Prolunga 2500x2500x700 2.000 Nr. 6 15
PC50.25 Prolunga 5000x2500x700 3.100 Nr. 3 7
PC75.25 Prolunga 7500x2500x700 4 .100 Nr. - 6

Voce di Capitolato.

Cisterna prefabbricata monolitica a base quadrata o rettangolare (a seconda delle dimensioni) costruita in un unico getto con calcestruzzo confezionato con cemento tipo II/A-LL 42,5R, con classe di resistenza C35/45 e classe di esposizione XC4 (resistenza alla corrosione da carbonatazione), XS3 (resistenza alla corrosione di cloruri di acqua marina), XD3 (resistenza alla corrosione da altri cloruri diversi dall´acqua marina), XF1 (resistenza all´attacco gelo/disgelo), XA3 (resistenza alla corrosione in ambienti chimici aggressivi), ed armata con gabbia rigida in acciaio B450C preconfezionata presso Centro di Trasformazione in possesso di attestato di denuncia attività presso Servizio Tecnico Centrale (STC) del Ministero delle Infrastrutture e verificata per carichi stradali ed azioni sismiche secondo il DM 14/1/2008, di altezza esterna di mm 2500. La cisterna può essere a base quadrata con capacità di 12,5 mc oppure a base rettangolare con capacità di: 25 – 38 – 52 mc. La cisterna potrà essere dotata di setti separatori interni (a richiesta). Per la protezione chimica del calcestruzzo, la cisterna può essere dotata di trattamento interno anticorrosivo ed antifessurazione (a richiesta). La copertura del manufatto, quotata a parte, è realizzata con solette prefabbricate in cav pedonali o carrabili, con ispezioni a passo d´uomo e predisposizione per l´alloggiamento dei chiusini in ghisa. Gli elementi sono prodotti e controllati da azienda in possesso di Sistema di Qualità Aziendale UNI EN ISO 9001:2008.

IMPIANTO DESGRASSATORE

Cod. IDEGC (Trattamento acque)

Norma UNI EN 1825 – 2 Marzo 2003)

CODICE ---------------- NS(LT/SEC) Altezza interna (mm) U.M. Cisterne (Nr.) PORTATA Motrice PORTATA Autotreno Peso impianto carrabile (Kg.)
IDEG4 NS 4 DN=1500 mm 2.000 Nr. 1 2 7 4.100
IDEG7 NS 7 DN=2000 mm 2.000 Nr. 1 2 5 6.000
IDEG10 NS 10 DN=2300 mm 2.000 Nr. 1 1 3 8.000
IDEG15 NS 15 DN=2300 mm 2.000 Nr. 1 1 3 8.100
IDEG20 NS 20 DN=2300 mm 2.500 Nr. 1 1 3 8.200
IDEG25 NS 25 7500x2500 mm 2.000 Nr. 1 - 0.5 36.100

Prezzo comprensivo di chiusini in ghisa ed impiantistica interna.
Costruito, dimensionato e conforme alla norma UNI EN 1825 del Marzo 2003.
Esso fornisce la massima garanzia di tenuta idraulica e l’impiego è relativo alle acque di scarico di ristoranti, alberghi,
stazioni di servizio autostradali e non, stabilimenti di fornitura di pasti, impianti di macelleria, ecc.

Voce di Capitolato (Impianto degrassatore circolare).

Impianto prefabbricato di separazione dei grassi realizzato con cisterne monolitiche a base circolare prefabbricate costruite in unico getto con calcestruzzo confezionato con cemento tipo II/A-LL 42,5R, con classe di resistenza C35/45 e classe di esposizione XC4 (resistenza alla corrosione da carbonatazione), XS3 (resistenza alla corrosione di cloruri di acqua marina), XD3 (resistenza alla corrosione da altri cloruri diversi dall´acqua marina), XF4 (resistenza all´attacco gelo/disgelo), XA3 (resistenza alla corrosione in ambienti chimici aggressivi), armate con gabbia rigida in acciaio B450C e verificate per carichi stradali ed azioni sismiche secondo il DM 14/1/2008, completo di solette di copertura prefabbricate in cav pedonali o carrabili, predisposte per ispezioni a passo d´uomo e chiusini in ghisa di idonea classe. L´impianto è dimensionato e costruito secondo la norma UNI EN 1825 parte I e II. I comparti ed i relativi tubi e deflettori di entrata e di uscita dell´acqua sono dimensionati in conformità con i valori minimi stabiliti dalla tabella 1 e dal punto 5.5 della norma UNI EN 1825-1. L´impianto è costruito da azienda in possesso di certificazione di Sistema Qualità Aziendale UNI EN ISO 9001:2008 certificato ICMQ.



Voce di Capitolato (Impianto degrassatore rettangolare).

Impianto separazione dei grassi realizzato con cisterne a base rettangolare prefabbricate con calcestruzzo confezionato con cemento tipo II/A-LL 42,5R, con classe di resistenza C35/45 e classe di esposizione XC4 (resistenza alla corrosione da carbonatazione), XS3 (resistenza alla corrosione di cloruri di acqua marina), XD3 (resistenza alla corrosione da altri cloruri diversi dall´acqua marina), XF4 (resistenza all´attacco gelo/disgelo), XA3 (resistenza alla corrosione in ambienti chimici aggressivi), armato con acciaio tipo B450C e verificato ai carichi stradali ed azioni sismiche secondo quanto imposto dal DM 14/1/2008, completo di solette di copertura prefabbricate in cav pedonali o carrabili, predisposte per ispezioni a passo d´uomo e chiusini in ghisa di idonea classe. L´impianto è dimensionato e costruito secondo la norma UNI EN 1825 parte I e II . I comparti ed i relativi tubi e deflettori di entrata e di uscita dell´acqua sono dimensionati in conformità con i valori minimi stabiliti dalla tabella 1 e dal punto 5.5 della norma UNI EN 1825-1. L´impianto è costruito da azienda in possesso di certificazione di Sistema Qualità Aziendale UNI EN ISO 9001:2008 certificato ICMQ.

IMPIANTO DISOLEATORE CLASSE 1°

Cod. IDIS (Trattamento acque)

(D.Lgs. N° 152/2006 e successive modifiche – Norma UNI EN 858 Gennaio 2004)

CODICE NS (LT/SEC) Diametro interno (mm) Ingombro esterno (mm) CLASSE U.M. Altezza interna (mm) Peso (Kg.) Impianto Carrabile PORTATA Motrice PORTATA Autotreno
IDIS3 3 1.500 - 1 Nr. 2.000 4.500 2 6
IDIS6 6 2.000 - 1 Nr. 2.000 6.500 1 4
IDIS10 10 2.300 - 1 Nr. 2.000 8.200 1 3
IDIS15 15 2.300 - 1 Nr. 2.000 8.250 1 3
IDIS20 20 2.300 - 1 Nr. 2.000 8.300 1 3
IDIS30 30 2.300 - 1 Nr. 2.000 8.350 1 3
IDIS40 40 2.300 - 1 Nr. 2.000 8.400 1 3
IDIS50 50 2.300 - 1 Nr. 2.000 8.500 1 3
IDIS65 65 2.300 - 1 Nr. 2.000 8.600 1 3
IDIS80 80 - 5000x2500 1 Nr. 2.400 27.600 - 1
IDIS100 100 - 10000x2500 1 Nr. 2.400 54.000 - 0,5

Prezzo comprensivo di chiusini in ghisa ed impiantistica interna.
Costruito secondo quanto indicato nel D.Lgs. N° 152/2006 e successive modifiche. Prodotto, controllato e certificato
a norma UNI EN 858 del gennaio 2004. Le prescrizioni normative raccomandano l’impiego di un impianto di disoleazione
per il trattamento delle acque di scarico in tutte le attività che producono reflui oleosi o dispongono di piazzali inquinati
da residui oleosi, quindi: officine meccaniche, distributori di carburanti, autolavaggi, depositi, parcheggi, ecc.

Voce di Capitolato.

Impianto di separazione degli idrocarburi di origine minerale a coalescenza, di Classe 1, per liquidi leggeri minerali (<= 0,95 g/cm3), con contenuto massimo ammissibile di olio residuo di 5,0 mg/lt, realizzato con cisterne monolitiche a base circolare costruite in unico getto con calcestruzzo confezionato con cemento tipo II/A-LL 42,5 classe di resistenza C35/45 e classe di esposizione XC4 (resistenza alla corrosione da carbonatazione), XS3 (resistenza alla corrosione di cloruri di acqua marina), XD3 (resistenza alla corrosione da altri cloruri diversi dall´acqua marina), XF4 (resistenza all´attacco gelo/disgelo), XA3 (resistenza alla corrosione in ambienti chimici aggressivi), armate con gabbia rigida in acciaio B450C e verificate per carichi stradali ed azioni sismiche secondo il DM 14/01/2008, completo di solette di copertura prefabbricate in cav pedonali o carrabili, predisposte per ispezioni a passo d´uomo e chiusini in ghisa di idonea classe. Le cisterne sono equipaggiate con filtro a coalescenza rigenerabile, estraibile e lavabile, otturatore di sicurezza a galleggiante ed eventuale teleallarme (a richiesta). Completo di fori di ingresso ed uscita, raccordi e deflettori in PE-HD. L´ impianto è dimensionato e costruito secondo quanto indicato nel D.Lgs n° 152 del 03/04/2006 art. 113 parte III, prodotto, controllato e certificato a norma UNI EN 858 e dotato di marcatura CE. L´impianto è idoneo al trattamento delle acque meteoriche contenenti idrocarburi di origine minerale.
Per NS= Qs x fx x fd si intende:
NS= dimensioni nominali del separatore (l/sec);
Qs= portata massima istantanea della acque reflue in lt/sec;
fd= fattore di massa volumica per il liquido leggero in oggetto;
fx= fattore di impedimento relativo all´influenza dei detergenti e delle sostanze di risciacquo.
L´impianto è costruito da Azienda in possesso di certificazione di Sistema di Qualità Aziendale UNI EN ISO 9001:2008 certificato ICMQ.

IMPIANTO DI ACCUMULO ACQUE DI PRIMA PIOGGIA

Cod. IAAPP (Trattamento acque)

D.Lgs. N° 152/2006 e successive modifiche – (Disoleatore non compreso nel prezzo)

CODICE Area Servita (mq) Diametro interno (mm) Ingombro esterno (mm) Disoleatore in abbinamento U.M. N° Cisterne Altezza interna (mm) Peso (Kg.) Impianto Carrabile PORTATA Motrice PORTATA Autotreno
IAPP.630 630 1.500 - NS3 Nr. 1 2.000 7.000 1 4
IAPP.1100 1.100 2.000 - NS3 Nr. 1 2.000 9.000 1 3
IAPP.1500 1.500 2.300 - NS3 Nr. 1 2.000 10.500 1 2
IAPP.2000 2.000 2.300+1.500 - NS3 Nr. 2 2.000 14.300 - 2
IAPP.2400 2.400 2.300+2.000 - NS3 Nr. 2 2.000 16.800 - 1,75
IAPP.3000 3.000 2.300+2.300 - NS3 Nr. 2 2.000 18.400 - 1,6
IAPP.4000 4.000 2.300+2.000 - NS3 Nr. 3 2.000 25.500 - 1
IAPP.4700 4.700 - 5000x2500 NS3 Nr. 1 2.400 30.000 - 1
IAPP.5000 5.000 - 5000x2500 NS3 Nr. 1 3.100 33.100 - 0,5
IAPP.7000 7.000 - 7500x2500 NS3 Nr. 1 2.400 40.000 - 0,5
IAPP.9500 9.500 - 10000x2500 NS6 Nr. 1 2.400 51.900 - 0,3
IAPP.12000 12.000 - 12500x2500 NS6 Nr. 2 2.400 64.000 - 0,5
IAPP.14000 14.000 - 7500X5000 NS6 Nr. 2 2.400 79.000 - 0,3
IAPP.16000 16.000 - 10000X5000 NS6 Nr. 3 2.400 94.500 - 0,3
IAPP.19500 19.500 - 10000X5000 NS6 Nr. 2 2.400 92.000 - 0,25
IAPP.21000 21.000 - 7500x7500 NS6 Nr. 3 2.400 115.000 - 0,25
IAPP.24000 24.000 - 12500X5000 NS6 Nr. 3 2.400 117.000 - 0,2
IAPP.25500 25.500 - 10000x7500 NS6 Nr. 4 2.400 143.000 - 0,2
IAPP.29000 29.000 - 10000x7500 NS10 Nr. 3 2.400 130.000 - 0,2
IAPP.34000 34.000 - 15000x7500 NS10 Nr. 5 2.400 165.000 - 0,15
IAPP.36000 36.000 - 15000x7500 NS10 Nr. 5 2.400 175.000 - 0,1
IAPP.39000 39.000 - 12500x10000 NS10 Nr. 5 2.400 180.000 - 0,1
IAPP.43500 43.500 - 15000x10000 NS10 Nr. 6 2.400 205.000 - 0,1
IAPP.46000 46.000 - 15000x10000 NS10 Nr. 6 2.400 215.000 - 0,1
IAPP.48500 48.500 - 15000x10000 NS10 Nr. 6 2.400 220.000 - 0,1
IAPP.53500 53.500 - 17500x10000 NS10 Nr. 7 2.400 247.000 - 0,1
IAPP.56000 56.000 - 17500x10000 NS15 Nr. 7 2.400 257.000 - 0,1
IAPP.58500 58.500 - 17500x10000 NS15 Nr. 7 2.400 262.000 - 0,1
IAPP.63000 63.000 - 20000x10000 NS15 Nr. 8 2.400 288.000 - 0,08

Prezzo comprensivo di chiusini in ghisa ed impiantistica interna.
Costruito secondo quanto indicato nel D.Lgs. N° 152/2006 e successive modifiche.

Voce di Capitolato (Impianto di accumulo Prima pioggia circolare).

Impianto di accumulo acque di Prima Pioggia prefabbricato, realizzato con cisterne monolitiche a base circolare costruite in un unico getto con calcestruzzo confezionato con cemento tipo II/A-LL 42,5R, con classe di resistenza C35/45 e classe di esposizione XC4 (resistenza alla corrosione da carbonatazione), XS3 (resistenza alla corrosione di cloruri di acqua marina), XD3 (resistenza lla corrosione da altri cloruri diversi dall´acqua marina), XF4 (resistenza all´attacco gelo/disgelo), XA3 (resistenza alla corrosione in ambienti chimici aggressivi), armate con gabbia rigida in acciaio B450C e verificate per carichi stradali ed azioni sismiche secondo il DM 14/01/2008. Completo di: accumulo e dissabbiatura delle acque di prima pioggia, pozzetto di bypass prefabbricato in cav, innesti di collegamento in pvc, solette di copertura prefabbricate in cav con ispezioni a passo d´uomo e chiusini di ghisa di idonea classe. Le cisterne sono equipaggiate all´interno con il sensore di pioggia, valvola antiriflusso (a richiesta), elettropompa sommergibile trifase di sollevamento acque stoccate, regolatore di livello a galleggiante, quadro elettrico di comando a programmazione logica controllata (PLC). L´impianto è dimensionato secondo il Piano di Tutela delle Acque Regionali pubblicato sul BURL n° 4 del 10/12/2007 suppl. n° 3, e secondo la legge della Regione Lombardia n° 26 del 12/12/2003 art. 52 comma 1° (BURL n° 13 del 28 marzo 2006, 1° suppl. ord.), e del Piano di tutela delle acque della Regione Lazio (BURL n° 34 del 10/12/2007), e nel rispetto del D.Lgs. N° 152 del 03/04/2006. L´impianto di accumulo può essere fornito, a richiesta e quotato a parte, con impianto di separazione idrocarburi di origine minerale statico a coalescenza, di classe 1, per liquidi leggeri minerali (<= 0,95 g/cm3), con contenuto massimo ammissibile di olio residuo di 5,0 mg/lt, realizzato anch´esso con cisterne monolitiche a base circolare o quadrata o rettangolare (a seconda del dimensionamento) prefabbricate con calcestruzzo confezionato con cemento tipo II/A-LL 42,5R, con classe di resistenza C35/45 e classe di esposizione XC4 (resistenza alla corrosione da carbonatazione), XS3 (resistenza alla corrosione di cloruri di acqua marina), XD3 (resistenza lla corrosione da altri cloruri diversi dall´acqua marina), XF4 (resistenza all´attacco gelo/disgelo), XA3 (resistenza alla corrosione in ambienti chimici aggressivi), armate con gabbia rigida in acciaio B450C. L´impianto di separazione degli idrocarburi è dimensionato e costruito secondo quanto indicato nel D.Lgs n°152 del 3/4/2006 art. 113 parte III. L´impianto è costruito da Azienda in possesso di certificazione di Sistema di Qualità Aziendale UNI EN ISO 9001:2008 certificato ICMQ.


Voce di Capitolato (Impianto di accumulo Prima pioggia rettangolare).

Impianto di accumulo acque di Prima Pioggia prefabbricato, realizzato con cisterne monolitiche a base quadrato o rettangolare, costruite in un unico getto con calcestruzzo confezionato con cemento tipo II/A-LL 42,5R, con classe di resistenza C35/45 e classe di esposizione XC4 (resistenza alla corrosione da carbonatazione), XS3 (resistenza alla corrosione di cloruri di acqua marina), XD3 (resistenza lla corrosione da altri cloruri diversi dall´acqua marina), XF4 (resistenza all´attacco gelo/disgelo), XA3 (resistenza alla corrosione in ambienti chimici aggressivi), armate con gabbia rigida in acciaio B450C e verificate per carichi stradali ed azioni sismiche secondo il DM 14/01/2008. Completo di: accumulo e dissabbiatura delle acque di prima pioggia, pozzetto di bypass prefabbricato in cav, innesti di collegamento in pvc, solette di copertura prefabbricate in cav con ispezioni a passo d´uomo e chiusini di ghisa di idonea classe. Le cisterne sono equipaggiate all´interno con il sensore di pioggia, valvola antiriflusso (a richiesta), elettropompa sommergibile trifase di sollevamento acque stoccate, regolatore di livello a galleggiante, quadro elettrico di comando a programmazione logica controllata (PLC). L´impianto è dimensionato secondo il Piano di Tutela delle Acque Regionali pubblicato sul BURL n° 4 del 10/12/2007 suppl. n° 3, e secondo la legge della Regione Lombardia n° 26 del 12/12/2003 art. 52 comma 1° (BURL n° 13 del 28 marzo 2006, 1° suppl. ord.), e del Piano di tutela delle acque della Regione Lazio (BURL n° 34 del 10/12/2007), e nel rispetto del D.Lgs. N° 152 del 03/04/2006. L´impianto di accumulo può essere fornito, a richiesta e quotato a parte, con impianto di separazione idrocarburi di origine minerale statico a coalescenza, di classe 1, per liquidi leggeri minerali (<= 0,95 g/cm3), con contenuto massimo ammissibile di olio residuo di 5,0 mg/lt, realizzato anch´esso con cisterne monolitiche a base circolare o quadrata o rettangolare (a seconda del dimensionamento) prefabbricate con calcestruzzo confezionato con cemento tipo II/A-LL 42,5R, con classe di resistenza C35/45 e classe di esposizione XC4 (resistenza alla corrosione da carbonatazione), XS3 (resistenza alla corrosione di cloruri di acqua marina), XD3 (resistenza lla corrosione da altri cloruri diversi dall´acqua marina), XF4 (resistenza all´attacco gelo/disgelo), XA3 (resistenza alla corrosione in ambienti chimici aggressivi), armate con gabbia rigida in acciaio B450C. L´impianto di separazione degli idrocarburi è dimensionato e costruito secondo quanto indicato nel D.Lgs n°152 del 3/4/2006 art. 113 parte III. L´impianto è costruito da Azienda in possesso di certificazione di Sistema di Qualità Aziendale UNI EN ISO 9001:2008 certificato ICMQ.

IMPIANTO DISOLEATORE CLASSE 1° CON BY PASS

Cod. IAAPP (Trattamento acque)

D.Lgs. N° 152/2006 e successive modifiche – (Disoleatore non compreso nel prezzo)

CODICE Area Servita (mq) Dimensioni (mm) NS CLASSE U.M. N° Cisterne Altezza interna (mm) Peso (Kg.) Impianto Carrabile PORTATA Motrice PORTATA Autotreno
IDIS3BP 500 1.500 3 1 Nr. 1 2.000 7.200 1 3
IDIS6BP 1.000 2.000 6 1 Nr. 1 2.000 9.200 1 3
IDIS10BP 1.800 2.300 10 1 Nr. 1 2.000 11.000 1 2
IDIS15BP 2.500 2.300 15 1 Nr. 1 2.000 11.050 1 2
IDIS20BP 3.500 2.300 20 1 Nr. 1 2.000 11.100 1 2
IDIS30BP 5.300 2.300 30 1 Nr. 1 2.000 13.300 0,8 2
IDIS40BP 7.200 2.300 40 1 Nr. 1 2.000 13.500 0,8 2
IDIS50BP 9.000 2.300 50 1 Nr. 1 2.000 13.500 0,8 2
IDIS65BP 11.500 2.300 65 1 Nr. 2 2.000 21.300 - 1
IDIS80BP 14.400 5000X2500 80 1 Nr. 1 2.400 32.400 - 0,5
IDIS100BP 18.000 10000X2500 100 1 Nr. 2 2.400 58.800 - 0,5

Prezzo comprensivo di chiusini in ghisa ed impiantistica interna.
Costruito secondo quanto indicato nel D.Lgs. N° 152/2006 e successive modifiche. Le prescrizioni normative raccomandano l’impiego
di un impianto di disoleazione per il trattamento delle acque di scarico in tutte le attività che producono reflui oleosi o dispongono di
piazzali inquinati da residui oleosi, quindi: officine meccaniche, distributori di carburanti, autolavaggi, depositi, parcheggi, ecc.

Voce di Capitolato.

Impianto di separazione degli idrocarburi di origine minerale a coalescenza, di Classe 1, per liquidi leggeri minerali (<= 0,95 g/cm3), con contenuto massimo ammissibile di olio residuo di 5,0 mg/lt, realizzato con cisterne monolitiche a base circolare costruite in unico getto con calcestruzzo confezionato con cemento tipo II/A-LL 42,5 classe di resistenza C35/45 e classe di esposizione XC4 (resistenza alla corrosione da carbonatazione), XS3 (resistenza alla corrosione di cloruri di acqua marina), XD3 (resistenza lla corrosione da altri cloruri diversi dall´acqua marina), XF4 (resistenza all´attacco gelo/disgelo), XA3 (resistenza alla corrosione in ambienti chimici aggressivi), armate con gabbia rigida in acciaio B450C e verificate per carichi stradali ed azioni sismiche secondo il DM 14/01/2008, completo di solette di copertura prefabbricate in cav pedonali o carrabili, predisposte per ispezioni a passo d´uomo e chiusini in ghis adi idonea classe. Le cisterne sono equipaggiate con filtro a coalescenza rigenerabile, estraibile e lavabile, otturatore di sicurezza a galleggiante ed eventuale teleallarme (a richiesta). Completo di fori di ingresso ed uscita, raccordi e deflettori in PE-HD. L´ impianto è dimensionato e costruito secondo quanto indicato nel D.Lgs n° 152 del 03/04/2006 art. 113 parte III, prodotto, controllato e certificato a norma UNI EN 858 e dotato di marcatura CE. L´impianto è idoneo al trattamento delle acque meteoriche contenenti idrocarburi di origine minerale. Per NS= Qs x fx x fd si intende:
NS= dimensioni nominali del separatore (l/sec);
Qs= portata massima istantanea della acque reflue in lt/sec;
fd= fattore di massa volumica per il liquido leggero in oggetto;
fx= fattore di impedimento relativo all´influenza dei detergenti e delle sostanze di risciacquo.
L´impianto è costruito da Azienda in possesso di certificazione di Sistema di Qualità Aziendale UNI EN ISO 9001:2008 certificato ICMQ.

VASCA DI RIMESCOLAMENTO

Cod. VR-PVR  (Trattamento acque)

CODICE ELEMENTI PESO (Kg.) U.M. PORTATA Motrice PORTATA Autotreno
VR Vasca rimescolamento 1.000 Nr. 12 30
PVR Prol. Vasca rimescolamento 300 Nr. 40 100
CVR Coperchio vasca rimesc.to 300 Nr. 40 100
GVR Griglia vasca rimesc.to - Nr. - -
