Prefabbricati cimiteriali
LOCULI CIMITERIALI “SINGOLI”
Cod. Loc. sing. – Prefabbricati cimiteriali
D.P.R. n° 285 del 10.09.90 e Circolare Ministero LL.PP. n° 24 del 24.06.93
| CODICE | TIPO | Dimensioni Interna b x h x p (cm) | PESO (Kg.) | U.M. | PORTATA Motrice | PORTATA Autotreno |
|---|---|---|---|---|---|---|
| LOCP | Parete | 225 x 70 x 80 | 3 | Nr. | 12 | 30 |
| LOC1 | Fornetto | 75 x 70 x 235 | 6 | Nr. | 10 | 26 |
Voce di Capitolato.
Loculi cimiteriali per tumulazione (frontale/laterale) in calcestruzzo armato vibrato, costruito in ottemperanza al DPR n° 285 del 10.09.1990 e Circolare n° 24 del 24.06.1993 per ciò che concerne il dimensionamento statico delle solette, l´impermeabilità ai liquidi e ai gas, il dimensionamento e la pendenza verso l´interno. Costruito in elementi singoli chiusi in modo tale che il montaggio risulti sempre verticale, nonostante la partenza in fondazione venga realizzata con un dislivello di 4,5 cm. Da porsi in opera a secco l´uno sull´altro, lasciando interspazi verticali per la realizzazione di setti portanti in cemento armato da gettare in opera. Gli elementi sono prodotti e controllati da azienda in possesso di Certificazione di Sistema di Qualità Aziendale secondo la norma UNI EN ISO 9001.

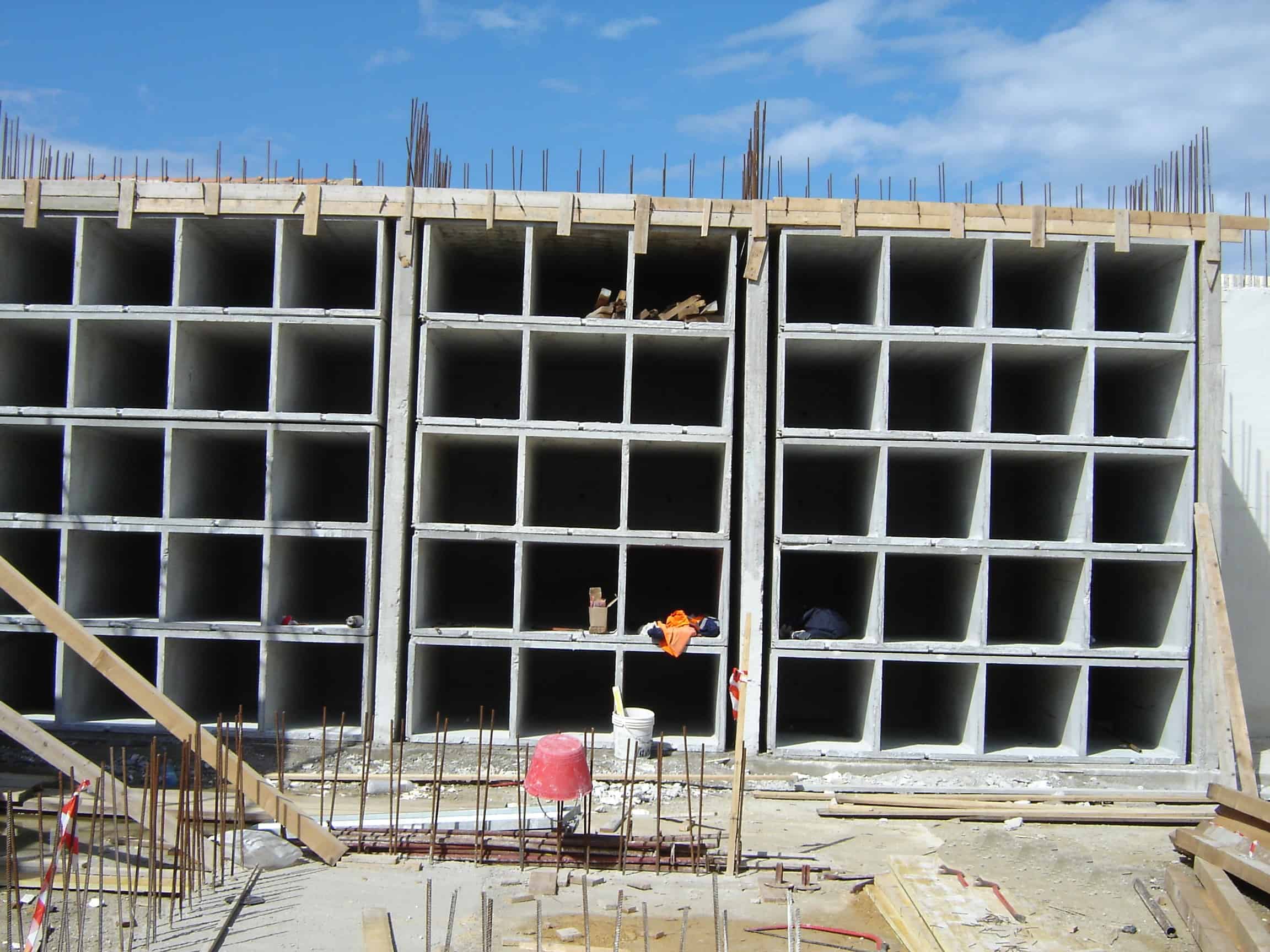

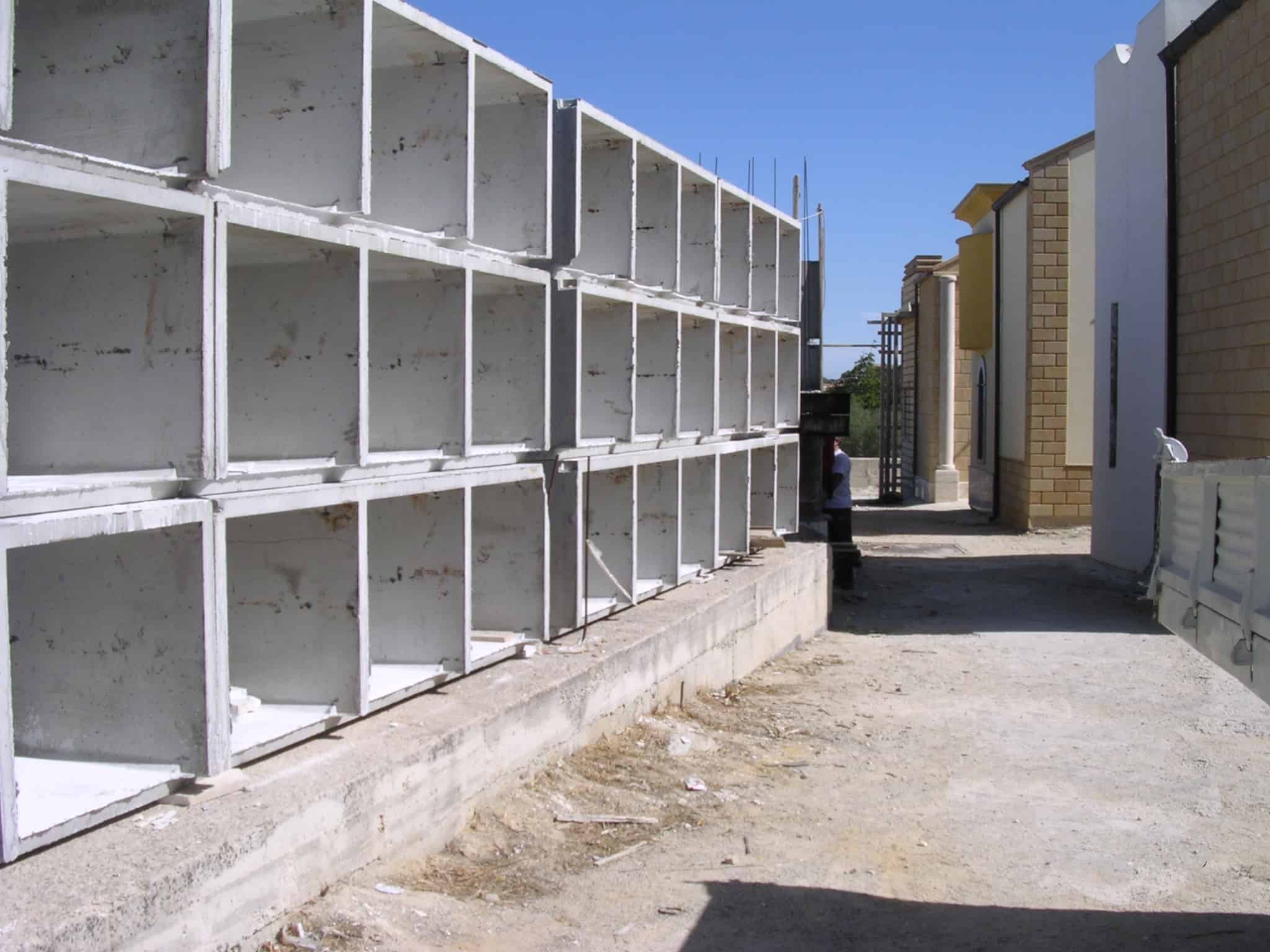

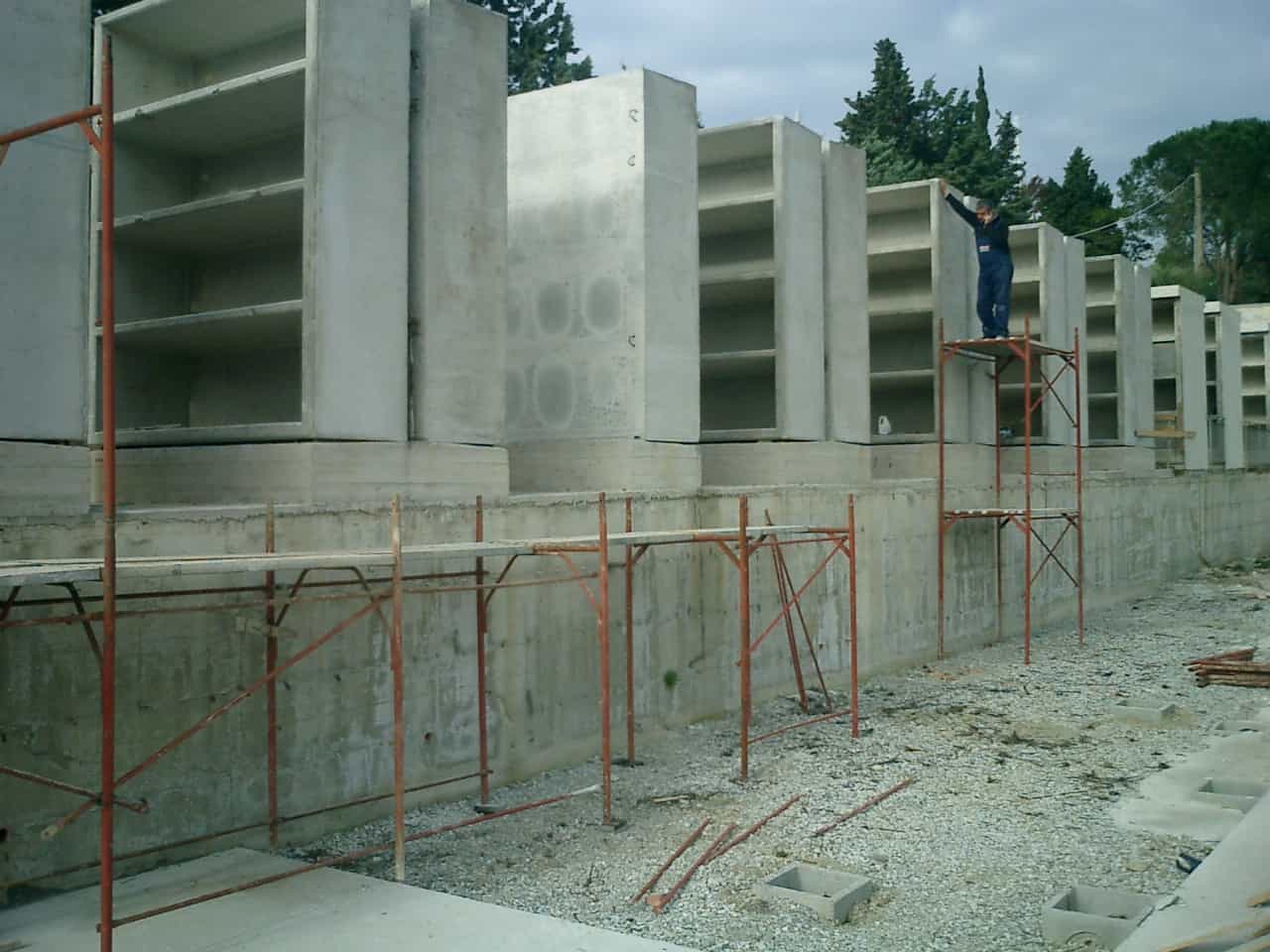

LOCULI CIMITERIALI IN BATTERIA
Cod. Loc.batt. – Prefabbricati cimiteriali
D.P.R. n° 285 del 10.09.90 e Circolare Ministero LL.PP. n° 24 del 24.06.93
| TIPO | Dimensioni Interna b x h x p (cm) | TIPO | PESO (Kg.) | U.M. | PORTATA Motrice | PORTATA Autotreno | |
|---|---|---|---|---|---|---|---|
| LOC 2 | Batteria 2 | 165 x 80 x 240 | Fornetto | 2.050 | Nr. | 5 | 14 |
| LOC 3 | Batteria 3 | 245 x 80 x 240 | Fornetto | 2.800 | Nr. | 4 | 10 |
| LOC 4 | Batteria 4 | 325 x 80 x 240 | Fornetto | 3.700 | Nr. | 3 | 8 |
| LOC 5 | Batteria 5 | 405 x 80 x 240 | Fornetto | 4.470 | Nr. | 2 | 6 |
| LOC 2P | Batteria 2 | 235 x 165 x 85 | Parete | 2.000 | Nr. | 6 | 14 |
| LOC 3P | Batteria 3 | 235 x 240 x 85 | Parete | 2.700 | Nr. | 4 | 10 |
| LOC 4P | Batteria 4 | 235 x 320 x 85 | Parete | 3.400 | Nr. | 2 | 8 |
| LOC 5P | Batteria 5 | 235 x 395 x 85 | Parete | 4.000 | Nr. | 2 | 6 |
Voce di Capitolato
Batteria di loculi cimiteriali in calcestruzzo armato vibrato, per tumulazione (frontale o laterale) costruito in ottemperanza al DPR n° 285 del 10.09.1990 e Circolare n° 24 del 24.06.1993 per ciò che concerne il dimensionamento statico delle solette, l’impermeabilità ai liquidi e ai gas, il dimensionamento e la pendenza verso l’interno. Costruito in monoblocchi multipli a 2,3,4, 5 nicchie di tipo chiuso delle dimensioni di ingombro est. ….cm x ….. cm x ….. cm in modo tale che il montaggio risulti sempre verticale, nonostante la partenza in fondazione venga realizzata con un dislivello di 4,5 cm. Dovrà essere munito di tubo portacavo per lampade votive, e potrà essere munito, a richiesta, di mensola ad incastro in cemento armato vibrato. Da porsi in opera a secco l’uno sull’altro, lasciando interspazi verticali per la realizzazione di setti portanti in cemento armato da gettare in opera. Gli elementi sono prodotti e controllati da azienda in possesso di Certificazione di Sistema di Qualità Aziendale secondo la norma UNI EN ISO 9001.
ACCESSORI PER LOCULI
Cod. Acc.Loc. – Prefabbricati cimiteriali
| CODICE | TIPO | PESO (Kg.) | U.M. | PORTATA Motrice | PORTATA Autotreno |
|---|---|---|---|---|---|
| N003 | Lastra di chiusura per loculi | 38 | Nr. | 324 | 810 |
| LOSS1 | Lastra di chiusura per ossari | 8 | Nr. | 1.485 | 3.750 |
Voce di Capitolato.
Lastra di chiusura per loculi o nicchie cinerarie costruita in calcestruzzo armato vibrato in ottemperanza al DPR n° 285 del 10.09.1990 e Circolare del Ministero della Sanità n° 24 del 24.06.1993. Gli elementi sono prodotti e controllati da azienda in possesso di Certificazione di Sistema di Qualità Aziendale secondo la norma UNI EN ISO 9001.
LOCULI CIMITERIALI IN BATTERIA (SP10)
Spessore pareti 10 cm.
Cod. Acc.Loc. – Prefabbricati cimiteriali
– D.P.R. n° 285 del 10.09.90 e Circolare Ministero LL.PP. n° 24 del 24.06.93
| CODICE | TIPO | Dimensioni Interna - b x h x p (cm) | TIPO | PESO (Kg.) | U.M. | PORTATA Motrice | PORTATA Autotreno |
|---|---|---|---|---|---|---|---|
| LOCS 2 | Batteria 2 | 180 x 255 x 84,5 | Fornetto | 3.000 | Nr. | 4 | 10 |
| LOCS 3 | Batteria 3 | 265 x 255 x 84,5 | Fornetto | 4.500 | Nr. | 2 | 6 |
| LOCS 4 | Batteria 4 | 350 x 255 x 84,5 | Fornetto | 6.000 | Nr. | 2 | 5 |
| LOCS 5 | Batteria 5 | 435 x 255 x 84,5 | Fornetto | 7.500 | Nr. | 1 | 4 |
| LOCS 6 | Batteria 6 | 520 x 255 x 84,5 | Fornetto | 7.800 | Nr. | 1 | 3 |
| LOCS 7 | Batteria 7 | 605 x 255 x 84,5 | Fornetto | 9.100 | Nr. | 1 | 3 |
Voce di Capitolato.
Batteria di loculi cimiteriali autoportanti in calcestruzzo armato vibrato, per tumulazione frontale costruito in ottemperanza al DPR n° 285 del 10.09.1990 e Circolare n° 24 del 24.06.1993 per ciò che concerne il dimensionamento statico delle solette, l´impermeabilità ai liquidi e ai gas, il dimensionamento e la pendenza verso l´interno. Costruito in monoblocchi multipli a 2,3,4,5,6,7 nicchie di tipo chiuso delle dimensioni di ingombro est. ….cm x ….. cm x ….. cm in modo tale che il montaggio risulti sempre verticale, nonostante la partenza in fondazione venga realizzata con un dislivello di 4,5 cm, delle dimensioni interne di 75×70/h cm x 230 cm spessore dei setti verticali di 10 cm, pareti perimetrali esterne da 10 cm e con mensola frontale della larghezza di 15 cm, dotata di sottostante gocciolatoio esterno e munito di tubo portacavo per lampade votive. Da porsi in opera a secco l´uno sull´altro, (per un massimo di livelli fino a cinque), lasciando interspazi verticali per la realizzazione di setti portanti in cemento armato da gettare in opera. Gli elementi sono prodotti e controllati da azienda in possesso di Certificazione di Sistema di Qualità Aziendale secondo la norma UNI EN ISO 9001.
LOCULI CIMITERIALI IN BATTERIA A SISTEMA COSTRUTTIVO STRUTTURALE
Cod. Loc.bsc – Prefabbricati cimiteriali
| CODICE | Dimensioni Interna - b x h x p (cm) | U.M. | N. Loculi | Peso (Kg.) | PORTATA Motrice | PORTATA Autotreno |
|---|---|---|---|---|---|---|
| LOCBAF5 | 415x80x240 Fornetto | Nr. | 5 | 5.250 | 2 | 5 |
| LOCBAF4 | 335x80x240 Fornetto | Nr. | 4 | 4.100 | 3 | 7 |
| LOCBAF3 | 255x80x240 Fornetto | Nr. | 3 | 3.400 | 3 | 8 |
| LOCBAF2 | 175x80x240 Fornetto | Nr. | 2 | 2.500 | 4 | 12 |
| LOCBAC5 | 245x395x85 Cantera | Nr. | 5 | 4.900 | 2 | 6 |
| LOCBAC4 | 245x320x85 Cantera | Nr. | 4 | 4.000 | 3 | 7 |
| LOCBAC3 | 245x240x85 Cantera | Nr. | 3 | 3.200 | 3 | 9 |
| LOCBAC2 | 245x165x85 Cantera | Nr. | 2 | 2.400 | 5 | 12 |
CASSETTA OSSARIO “SINGOLA”
Cod. OSS – Prefabbricati cimiteriali
| CODICE | Dimensioni Interna - b x h x p (cm) | PESO (Kg.) | U.M. | PORTATA Motrice | PORTATA Autotreno |
|---|---|---|---|---|---|
| OSS1 | 30 x 30 x 75 - Chiusa | 150 | Nr. | 80 | 200 |
Voce di Capitolato.
Cassetta ossario o nicchia cineraria in calcestruzzo armato vibrato delle dimensioni interne ….cm x …. cm da porsi in opera a secco senza la necessità di sigillature particolari secondo le prescrizioni della Circolare del Ministero della Sanità n° 24 del 24.06.1993 e DPR n° 285 del 10.09.1990. Gli elementi sono prodotti e controllati da azienda in possesso di Certificazione di Sistema di Qualità Aziendale secondo la norma UNI EN ISO 9001.
CASSETTA OSSARIO IN BATTERIA
Cod. Oss. batt. – Prefabbricati cimiteriali
| CODICE | DIMENSIONI ESTERNE b x h x p (cm) | N° Cass. | PESO (Kg.) | U.M. | PORTATA Motrice | PORTATA Autotreno |
|---|---|---|---|---|---|---|
| OSS 2 | 75 x 40 x 80 | 2 | 300 | Nr. | 40 | 100 |
| OSS 3 | 110 x 40 x80 | 3 | 450 | Nr. | 26 | 66 |
| OSS 4 | 150 x 40 x80 | 4 | 600 | Nr. | 20 | 50 |
| OSS 5 | 185 x 40 x80 | 5 | 750 | Nr. | 16 | 40 |
| OSS 6 | 225 x 40 x80 | 6 | 900 | Nr. | 13 | 33 |
| OSS 7 | 260 x 40 x80 | 7 | 1.050 | Nr. | 11 | 28 |
Voce di Capitolato.
Batteria di ossari o nicchie cinerarie in calcestruzzo armato vibrato costruito in ottemperanza al DPR n° 285 del 10.09.1990 e Circolare del Ministero della Sanità n° 24 del 24.06.1993. Da porsi in opera a secco senza la necessità di sigillature particolari. Costruita in monoblocchi multipli a 2,3,4,5,6,7 nicchie delle dimensioni di ingombro esterno ….. cm x ….. cm x ….. cm. Gli elementi sono prodotti e controllati da azienda in possesso di Certificazione di Sistema di Qualità Aziendale secondo la norma UNI EN ISO 9001.
